美国威迪/VETI品牌进口双向硬密封焊接蝶阀圆盘形蝶板绕着轴线旋转，旋转角度为0度-90度之间，旋转到90°时，阀门成全开状态,旋转到0度时,阀门成全闭状态。
进口双向硬密封焊接蝶阀产品结构
1、偏心一：阀轴位于阀座轴后面，使得密封能够紧密环绕接触整个阀座。
2、偏心二：阀轴中线偏离管道和阀门中线，这就免受阀门开启和关闭的干扰。
3、偏心三：阀座推体轴偏离阀轴中线，这样可以在关闭和开启过程中销除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封消果。
进口双向硬密封焊接蝶阀产品特点

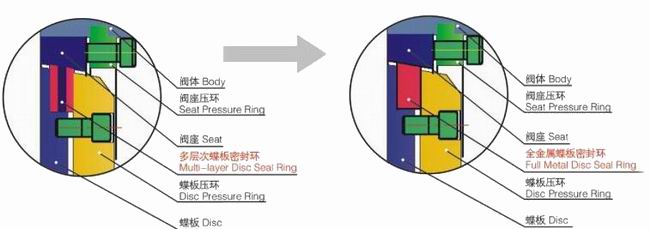

1、设计：阀座/密封圈由金属材料制成，且表面硬化处理，就算启闭频繁，阀门仍能保持高密封性能，防止了多层次密封结构不耐冲刷的弊端，极大提高了阀门的使用时间；
2、低流阻,流通性能好，具有双向密封功能；
3、特别设计使密封面之间无摩擦传动；
4、阀杆防吹出环；防止阀杆在意外情况下被吹出；
5、密封面之间具有补偿性、零泄漏，有越关越紧的自动密封功能；
6、设计结构，蝶板与阀座靠机械力进行密封，而不依附于介质压力，它均可达到双向密封；

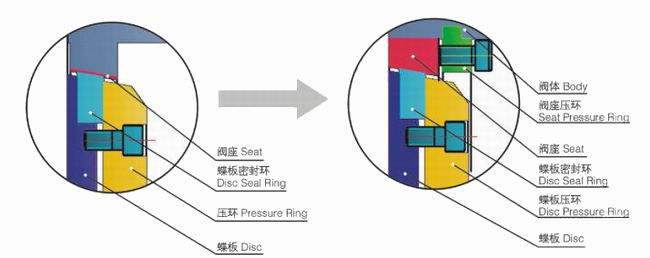

7、阀座/密封圈可现场更换；可更换式阀座/密封圈设计,便于阀门现场维护保养；

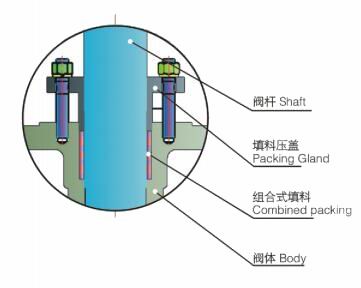

8、料密封的高性能；采用组合式填料密封系统,确保阀门泄漏率≤20ppm。可选用动载密封结构，使填料持久密封，延长填料免维护周期。
进口双向硬密封焊接蝶阀工作条件
口径范围：DN50至DN900
工作压力: 10/16、25、40、63、100bar;
阀门材质：碳钢或不锈钢
工作温度：-20℃-425℃
连接方式：对焊安装

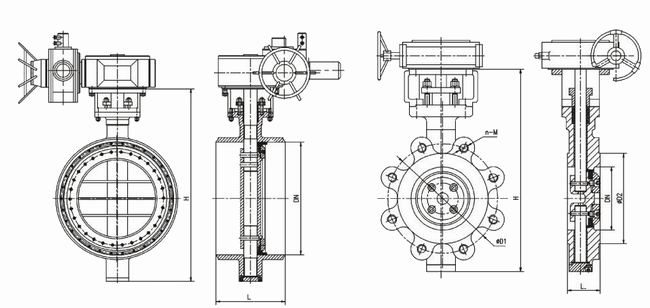

进口双向硬密封焊接蝶阀外形尺寸
|
PN10 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
|
L |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
|
H |
310 |
325 |
360 |
395 |
480 |
550 |
610 |
710 |
755 |
835 |
900 |
|
PN16 |
|||||||||||
|
L |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
|
H |
310 |
325 |
360 |
395 |
480 |
550 |
610 |
710 |
755 |
835 |
900 |
|
PN25 |
|||||||||||
|
L |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
|
H |
310 |
325 |
360 |
395 |
480 |
550 |
610 |
710 |
755 |
835 |
900 |
|
PN40 |
|||||||||||
|
L |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
|
H |
310 |
325 |
360 |
395 |
515 |
675 |
805 |
850 |
895 |
960 |
1030 |
|
PN63 |
|||||||||||
|
L |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
|
H |
310 |
325 |
360 |
430 |
535 |
695 |
805 |
880 |
930 |
990 |
1050 |
|
PN100 |
|||||||||||
|
L |
|
|
|
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
|
H |
|
|
|
425 |
640 |
745 |
820 |
935 |
975 |
1110 |
1215 |
