进口法兰双向硬密封蝶阀超长时间设计
阀座/密封圈完全由金属材料制成，且表面硬化处理，就算启闭频繁，阀门仍能保持高密封性能，多层次密封结构不耐冲刷的弊端，提高了阀门的使用时间。

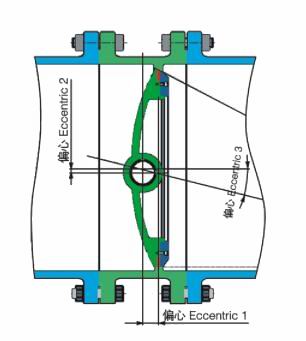

进口金属硬密封法兰蝶阀产品结构
1、偏心一：阀轴位于阀座轴后面，使得密封能够紧密环绕接触整个阀座。
2、偏心二：阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。
3、偏心三：阀座推体轴偏离阀轴中心线，这样可以在关闭和开启过程中销除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封消果。
进口法兰双向硬密封蝶阀产品特点
1、阀杆防吹出环:防止阀杆在意外情况下被吹出；
2、可更换的阀板密封环减低现场维护成本；
3、不受介质压力左右的独立密封；
4、由于独特的结构，蝶板与阀座靠机械力进行密封，而不依附于介质压力。因此无论压力大小，它均可达到双向密封。阀座密封圈浮动，即使在温度反复变化的情况下仍可保持可靠的密封。而且阀体收缩也不会影响密封圈造成夹持的现象；
5、使用浮动式阀座密封圈，该密封圈可在较深的阀体槽内作径向扩伸或定位，因而在各种工作条件下均可进行自调整已保持密封位置；
6、当蝶板与圆形阀座密封圈接触时，将密封圈向外挤压造成其短轴处与密封圈接触。当阀门打开时，接触立即解除，密封圈恢复原来形状，这样就防止了磨损，阀门可经受长时间的运行；
7、动负载填料压盖:标准低排放阀杆密封，泄漏率为百万分0-20PPM动负载具有可预测及不变的填料压缩力，可待续使用5000个开关循环操作，而不需要调整或重新调料；

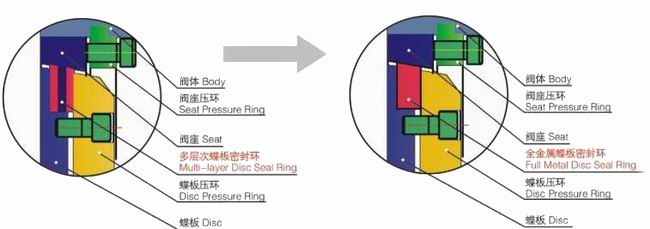

8、全金属密封系统:合金钢HRC30-45度、司太立合金H RC40-60度、碳化钨HRC70度以上；
9、阀座/密封圈可现场更换：可更换式阀座/密封圈设计,便于阀门现场维护保养；
10.料密封的高性能:采用组合式填料密封系统,确保阀门泄漏率≤20ppm。可选用动载密封结构，使填料持久密封，延长填料免维护周期。
进口法兰双向硬密封蝶阀工作条件
口径范围：DN50至DN900
工作压力: 10/16、25、40、63、100bar;
阀门材质：碳钢或不锈钢
工作温度：-20℃-425℃
进口法兰双向硬密封蝶阀外形尺寸
|
PN10 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
|
L |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
|
H |
310 |
325 |
360 |
395 |
480 |
550 |
610 |
710 |
755 |
835 |
900 |
|
PN16 |
|||||||||||
|
L |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
|
H |
310 |
325 |
360 |
395 |
480 |
550 |
610 |
710 |
755 |
835 |
900 |
|
PN25 |
|||||||||||
|
L |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
|
H |
310 |
325 |
360 |
395 |
480 |
550 |
610 |
710 |
755 |
835 |
900 |
|
PN40 |
|||||||||||
|
L |
114 |
127 |
140 |
140 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
|
H |
310 |
325 |
360 |
395 |
515 |
675 |
805 |
850 |
895 |
960 |
1030 |
|
PN63 |
|||||||||||
|
L |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
|
H |
310 |
325 |
360 |
430 |
535 |
695 |
805 |
880 |
930 |
990 |
1050 |
|
PN100 |
|||||||||||
|
L |
|
|
|
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
|
H |
|
|
|
425 |
640 |
745 |
820 |
935 |
975 |
1110 |
1215 |
