美国威迪/VETI品牌进口凸耳式金属密封蝶阀具有双向无气泡紧密关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，因此不会产生摩擦或磨损，并且产生一种扭矩使得弹性密封具有足够的“焊接”性能.确保密封接触的均匀一致性。
进口凸耳式金属密封蝶阀产品特点

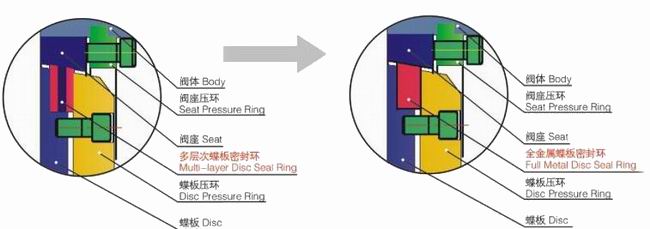

1、设计：阀座/密封圈由金属材料制成，且表面硬化处理，就算启闭频繁，阀门仍能保持高密封性能，多层次密封结构不耐冲刷的弊端，提高了阀门的使用时间。
2、依靠扭矩密封：阀门始终都能保持优越的双佝密封性能，阀门密封不依靠介质力，由驱动装置提供的拒矩实现密封，阀门在高、低压下均能可靠密封；
3、防火设计：全金属密封副结构，使阀门具有本质防火特性；

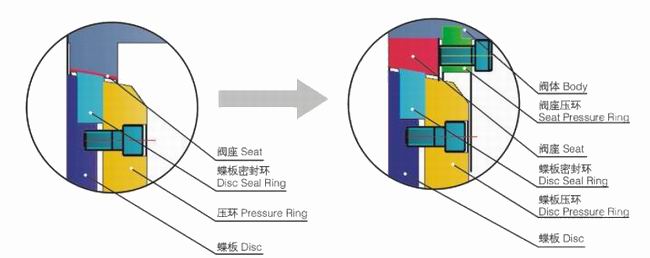

4、阀座/密封圈可现场更换：可更换式阀座/密封圈设计,便于阀门现场维护保养；
5、阀杆防吹出环:防止阀杆在意外情况下被吹出；

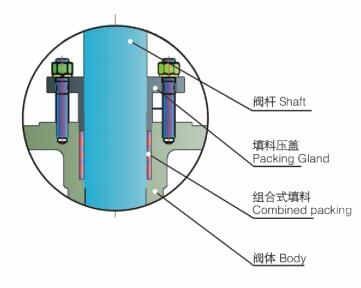

6、填料密封的高性能:采用组合式填料密封系统,确保阀门泄漏率≤20ppm。可选用动载密封结构，使填料持久密封，延长填料免维护周期。
进口凸耳式金属密封蝶阀三偏心结构
1.偏心一，阀杆旋转中心线与阀座中线偏离距离，保证密封面的完整性。
2.偏心二，阀杆旋转中心线与阀体中心线偏离一定距离，降低方面启闭时密封副之间的摩擦力
3.偏心三，阀体中心线与阀座圆锥密封面中心线偏离一定角度，使阀门开启或关闭时蝶板密封环与阀座之间迅速脱离或接触，密封副之间无摩擦、无卡挤。

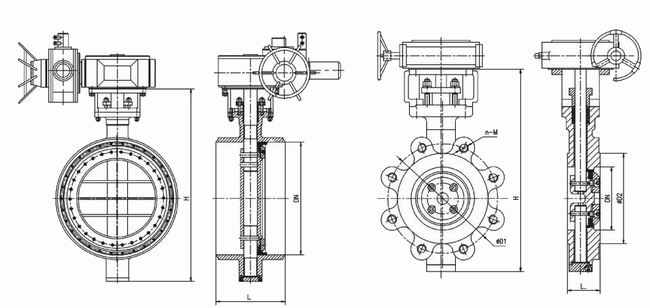

进口凸耳式金属密封蝶阀外形尺寸
|
PN10 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
|
L |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
114 |
127 |
|
H |
310 |
325 |
360 |
395 |
480 |
550 |
610 |
710 |
755 |
835 |
900 |
|
PN16 |
|||||||||||
|
L |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
114 |
127 |
|
H |
310 |
325 |
360 |
395 |
480 |
550 |
610 |
710 |
755 |
835 |
900 |
|
PN25 |
|||||||||||
|
L |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
114 |
127 |
|
H |
310 |
325 |
360 |
395 |
480 |
550 |
610 |
710 |
755 |
835 |
900 |
|
PN40 |
|||||||||||
|
L |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
152 |
159 |
|
H |
310 |
325 |
360 |
395 |
515 |
675 |
805 |
850 |
895 |
960 |
1030 |
|
PN63 |
|||||||||||
|
L |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
127 |
140 |
152 |
159 |
|
H |
310 |
325 |
360 |
430 |
535 |
695 |
805 |
880 |
930 |
990 |
1050 |
|
PN100 |
|||||||||||
|
L |
76 |
89 |
114 |
114 |
127 |
140 |
160 |
170 |
|||
|
H |
425 |
640 |
745 |
820 |
935 |
975 |
1110 |
1215 |
|||
