品牌：VETI/威迪

产地：美国

发布日期： 2020-07-18
更新日期： 2023-09-24

发送咨询信息

产品详请

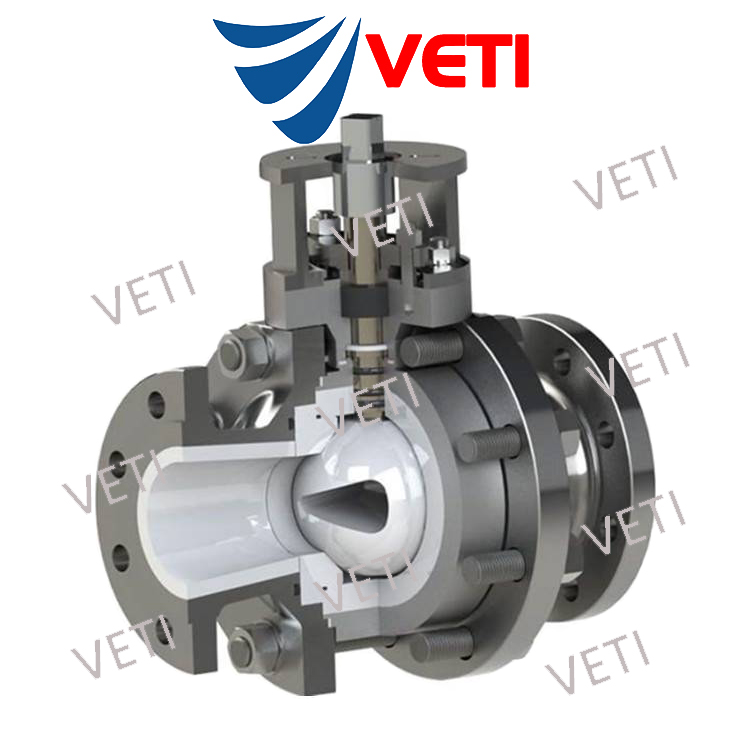

美国VETI/威迪品牌进口陶瓷球阀阀体内部与介质接触部分（包括球体及阀体内衬）均采购高性能结构陶瓷材料，适用于高硬度的颗粒或有软颗粒但又有腐蚀性介质管道上作启闭之用。

进口陶瓷球阀性能特点
1.壳体采用碳钢或不锈钢材料，三段式结构设计，并能有效保护内部陶瓷部件免受损坏；
2.硬密封陶瓷内件，与介质接触部分均为陶瓷结构；
3.内置缓冲补偿弹性垫圈，确定稳定良好的密封性；
4.阀杆材质化学元素达到规定标准要求，精工细磨；
5.高纯氧化铝陶瓷和增韧氧化锆陶瓷除了具有极好的耐腐蚀性能外，同样具有极高的硬度（洛氏硬度HRA>88,仅次于金刚石等少数几种材质),因此在各种含有固体颗粒的高冲刷高磨损工况中，可以长期使用而不会被磨损；
6.阀门球体及与介质接触的所有部位均内衬结构陶瓷材料，高纯氧化铝陶瓷和氧化锆陶瓷具有出色的耐腐蚀性能，在除氢氟酸外的绝大部分强腐蚀酸碱介质中都不会腐蚀，作为耐腐蚀阀门，在众多耐腐蚀领域，全内衬陶瓷球阀具有广泛且出色的表现。

进口陶瓷球阀零件材料

阀体	阀杆	球体	阀座	填料	适用介质	适用温度
WCB	2Cr13	复合陶瓷	复合陶瓷	PTFE	煤粉、煤渣、粉状颗粒等腐蚀性介质	≤200℃
CF8（304）	0Cr18Ni9（304）
CF8M（316）	0Cr17Ni12Mo2（316）
CF3M（316L）	00Cr17Ni14Mo2（316L）

进口陶瓷球阀外形尺寸

公称压力PN（MPa）	公称通径DN（mm）	尺寸（mm）
公称压力PN（MPa）	公称通径DN（mm）	L	D	D1	D2	D6	b	f	f6	Z-Фd	W	ФW	H	H1
1.6	15	130	95	65	45	-	14	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	14	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	14	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	16	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	16	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	16	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	18	3	-	4-18	300	-	165	-
	80	250	195	160	135	-	20	3	-	8-18	350	-	178	-
	100	280	215	180	155	-	20	3	-	8-18	500	305	230	380
	125	320	245	210	185	-	22	3	-	8-18	800	305	280	405
	150	360	280	240	210	-	24	3	-	8-23	800	305	310	460
	200	400	335	295	265	-	26	3	-	12-23	1000	305	350	550
2.5	15	130	95	65	45	-	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	16	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	16	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	18	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	18	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	20	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	22	3	-	8-18	300	-	165	-
	80	250	195	160	135	-	22	3	-	8-18	350	-	178	-
	100	320	230	190	160	-	24	3	-	8-23	500	305	230	380
	125	400	270	220	188	-	28	3	-	8-25	800	305	280	405
	150	400	300	250	218	-	30	3	-	8-25	800	305	310	460
	200	550	360	310	278	-	34	3	-	12-25	1000	305	350	550
4.0	15	130	95	65	45	40	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	51	16	2	4	4-14	140	-	90	-
	25	150	115	85	67	58	16	2	4	4-14	150	-	99	-
	32	180	135	100	78	66	18	2	4	4-18	180	-	105	-
	40	200	145	110	85	76	18	3	4	4-18	200	-	126	-
	50	220	160	125	100	88	20	3	4	4-18	250	-	142	-
	65	250	180	145	120	110	22	3	4	8-18	300	-	165	-
	80	280	195	160	135	121	22	3	4	8-18	350	-	178	330
	100	320	230	190	160	150	24	3	4.5	8-23	500	305	230	380
	125	400	270	220	188	176	28	3	4.5	8-25	800	305	280	420
	150	400	300	250	218	204	30	3	4.5	8-25	800	305	310	480
	200	550	375	320	282	260	38	3	4.5	12-30	1000	400	350	560
