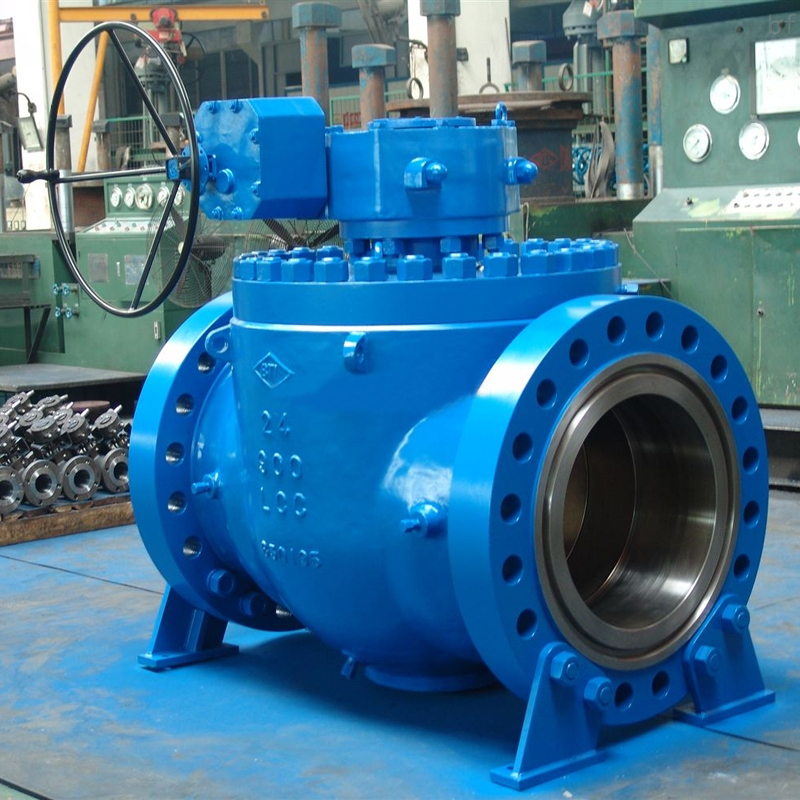

美国VETI/威迪品牌进口斜面球阀采用楔式上装型,其球体上施加一压缩弹簧,压缩弹簧的作用是在球体上施加预紧力,使阀座密封面在任何情况下都紧密接触,密封性能好。阀座与阀体接触面的楔角为10°,阀座能够自锁,当阀座受到较大的压力时,阀座不会产生任何位移。故这种结构的阀门既有闸阀的特点又有球阀的优点。
进口斜面球阀结构特点
1.上装式球阀在管线上拆卸简单迅速,维修方便快捷。当阀门在管线上出现故障需要修理时,不必从管线上拆卸阀门,只须拆掉中法兰螺栓和螺母,将阀盖和阀杆组合件一起从阀体中取下来,然后取出球体和阀座组合件。即可在线修理球体和阀座。这种维修节省了时间,将生产中的损失降到低点。
2.特别的结构密封更加可靠斜面球阀又称“楔式球阀”,采用整体上装式新型结构。两阀座密封面设计成楔形两斜面,球体上部有一弹簧。在弹簧力的作用下,阀座密封面与球体紧密贴合,形成可靠的密封。
3.阀杆凸肩结构即可防脱又保证了上密封性能阀杆下端设有凸肩,可在阀体内压异常升高时,防止阀杆脱出。在弹簧及介质力的作用下,阀杆凸肩压紧垫片,形成上密封消果。
4.先进的防火、防静电结构在球体与阀座之间设置有防火金属环。在意外火灾阀座烧损后,金属环压在球体上起到密封作用。确保系统的安全,防止重大事故发生。球体上部的予紧弹簧可将球体与阀座摩擦产生的静电,经导线导入地下。防止因静电产生的火花点燃易燃易爆介质,保证系统的安全。
5.阀门的启、闭力小,安装、维修方便阀杆填料函的密封采用填料平面与阀杆凸肩、阀盖平面的压紧,靠弹簧的予紧力及上压盖的压紧力实现密封。减轻了阀门的启、闭力。
进口斜面球阀零件材质
阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 |
球体 | 2Cr13H.Cr | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 |
密封材质 | PTFE、柔性石墨、碳纤维 | |||
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 |
进口斜面球阀性能
公称通径
|
DN15-DN300
|
|
|
2.5MPa
|
试验压力
|
强度试验
|
试验介质(水)
|
3.75
|
|
上密封试验
|
2.75
|
|||
密封试验
|
2.75
|
|||
气密封试验
|
(气)
|
0.6
|
||
工作温度
|
-20~232℃
|
最大工作压力
|
2.5
|
|
适用介质
|
水、油、气
|
进口斜面球阀性能参数
公称压力(Mpa) |
公称通径 |
L |
D |
D1 |
D2 |
D6 |
b |
f/f1 |
z-φd |
W |
H(mm) |
mm |
mm |
mm |
Q41 |
||||||||
1.6 |
15 |
130 |
95 |
65 |
45 |
- |
14 |
2 |
4-14 |
100 |
62 |
20 |
140 |
105 |
75 |
55 |
- |
14 |
4-14 |
120 |
68 |
||
25 |
150 |
115 |
85 |
65 |
- |
14 |
4-14 |
160 |
75 |
||
32 |
165 |
135 |
100 |
78 |
- |
16 |
4-18 |
180 |
85 |
||
40 |
180 |
145 |
110 |
85 |
- |
16 |
4-18 |
200 |
95 |
||
50 |
200 |
160 |
125 |
100 |
- |
16 |
3 |
4-18 |
250 |
110 |
|
65 |
220 |
180 |
145 |
120 |
- |
18 |
4-18 |
300 |
130 |
||
80 |
250 |
195 |
160 |
135 |
- |
20 |
8-18 |
400 |
155 |
||
100 |
280 |
215 |
180 |
155 |
- |
20 |
8-18 |
500 |
180 |
||
125 |
320 |
245 |
210 |
185 |
- |
22 |
8-18 |
600 |
250 |
||
150 |
360 |
280 |
240 |
210 |
- |
24 |
8-23 |
800 |
275 |
||
200 |
400 |
335 |
295 |
265 |
- |
26 |
12-23 |
1000 |
345 |
2.5 |
15 |
130 |
95 |
65 |
45 |
- |
16 |
2 |
4-14 |
100 |
62 |
20 |
140 |
105 |
75 |
55 |
- |
16 |
4-14 |
120 |
68 |
||
25 |
150 |
115 |
85 |
65 |
- |
16 |
4-14 |
160 |
75 |
||
32 |
165 |
135 |
100 |
78 |
- |
18 |
4-18 |
180 |
85 |
||
40 |
180 |
145 |
10 |
85 |
- |
18 |
3 |
4-18 |
200 |
95 |
|
50 |
200 |
160 |
125 |
100 |
- |
20 |
4-18 |
250 |
110 |
||
65 |
220 |
180 |
145 |
120 |
- |
22 |
8-18 |
300 |
130 |
||
80 |
250 |
195 |
160 |
135 |
- |
22 |
8-18 |
400 |
155 |
||
100 |
280 |
230 |
190 |
160 |
- |
24 |
8-23 |
500 |
180 |
||
125 |
320 |
270 |
220 |
188 |
- |
28 |
8-25 |
600 |
250 |
||
150 |
360 |
300 |
250 |
218 |
- |
30 |
8-25 |
800 |
275 |
||
200 |
400 |
360 |
310 |
278 |
- |
34 |
12-25 |
1000 |
345 |
进口斜面球阀用途:适用于液化气、油品、水、石油、化工、化纤、冶金、电力、核电、食品和造纸装置、腐蚀性流体工程及铝业氧化铝粉输送工程。
