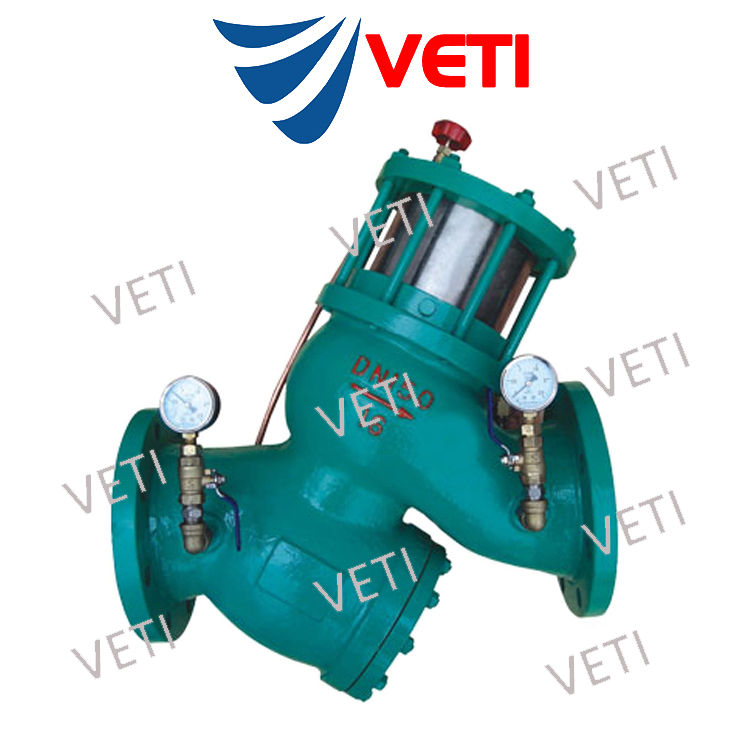

美国VETI/威迪品牌进口可调式减压稳压阀结构有膜片式和活塞式两类结构,一般用于高层建筑、生活给水、消防及工业给水系统,将进口压力减到需要的出口压力的功能。
进口可调式减压稳压阀工作原理
该阀门减压可靠,出口压力不因进口压力及流量的变化而变化,既可减动压,又可减静压。调整操作方便只需调节导阀的调节螺钉,就能获得准确、稳定的出口压力。半直绒型流道、宽阀体过流截面积大,便阀门阻力小,压力损失小。重要零件均采用特种材料,将维修的几率降到低点。
进口可调式减压稳压阀产品特点
1、减压可靠。出口压力不受进口压力及流量变化的影响,即可减动压,有可减静压;
2、调整操作方便。只需调节先导阀的调节螺钉,就能获得蒸汽、稳定的出口压力;
3、节能好。采用半直线型流道、宽阀体和等过流截面积设计,阻力小,压力损失小;
4、重要零件均采用特殊材料,基本无需维护。
隔膜式
1、采用不同用途可以将两个腔室被此隔离或相通,以实现缓开、缓闭或速闭等辅助功能,在一定程度上阻碍水锤的产生或缓解水锤的力度,保护阀后的其他设备不受损坏。除此之外,阀盖与上腔室连为一体,使得阀盖、上腔室、阀杆、阀盘成为整体,只要松开阀体与阀盖的连接螺栓,即可将其一并取出方便维修及更换易损件。
2、采用阀杆两头导向的结构,中段长节距导向,避免了阀盖和阀座上的导向孔因加工或安装不同心,导致阀杆运动受阻,易卡死现象,中段导向套与上阀体整体绕铸,加工精度得到保证,同时在与阀杆的接触面间加一铜质衬套,保证阀杆表面不被唐损,擦毛,使阀杆运动自如、平稳灵活、可靠
活塞式
1、采用小活塞缸式,磨擦力小,运动灵活,活塞用双道O型密封环,阀门关闭时间可在3-60秒内任意调节。
2、采用主副密封结构,主密封阀随着介质的压力大小自动打开或关闭。副密封阀盘受到控制室介质的影响,随水锤峰值到达时间的长短自行关闭,从而销除水击现象。
进口可调式减压稳压阀技术参数
公称压力 (MPa) |
试验压力(MPa) |
调压范围 |
适用温度 |
适用介质 |
|
壳体 |
密封 |
||||
1.0 |
1.5 |
1.1 |
0.05~0.8 MPa 0.12~1.4 MPa 0.12~1.6 MPa |
≤80℃ |
水 |
1.6 |
2.4 |
1.76 |
|||
2.5 |
3.75 |
2.75 |
进口可调式减压稳压阀流量曲线图
进口可调式减压稳压阀安装示意图
1、压力表 2、弹性座封闸阀 3、过滤器 4、可调试减压稳压阀 5、弹性座封闸阀
进口可调式减压稳压阀外形尺寸
DN | L | H | D | D1 | n-d | ||||||
1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | |||
50 | 200 | 300 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
65 | 210 | 337 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
80 | 235 | 467 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
100 | 275 | 520 | 220 | 220 | 220 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
125 | 310 | 580 | 250 | 250 | 235 | 210 | 210 | 220 | 8-18 | 8-18 | 8-26 |
150 | 345 | 640 | 285 | 285 | 270 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
200 | 415 | 778 | 340 | 340 | 300 | 295 | 295 | 310 | 8-22 | 12-22 | 12-26 |
250 | 485 | 889 | 395 | 405 | 360 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 |
300 | 540 | 1010 | 445 | 460 | 425 | 400 | 410 | 430 | 12-22 | 12-26 | 16-30 |
350 | 595 | 1037 | 505 | 520 | 485 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
400 | 655 | 1264 | 565 | 580 | 555 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
450 | 710 | 1294 | 615 | 640 | 620 | 565 | 585 | 600 | 20-26 | 16-30 | 20-36 |
500 | 760 | 1324 | 670 | 715 | 670 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
600 | 850 | 1600 | 780 | 840 | 730 | 725 | 770 |
|
20-30 | 20-36 |
|
700 | 950 | 1750 | 895 | 910 |
|
840 | 840 |
|
24-30 | 24-36 |
|
800 | 1120 | 1900 | 1015 | 1025 |
|
950 | 950 |
|
24-33 | 24-39 |
|
