进口不锈钢大流量减压器设计特点及适用范围
● 单级式减压结构 ● 膜片采用尼龙与丁晴橡胶双层结构 ● 母体螺纹：进出气接口1" NPT（F），压力表接口1/4" NPT（F）
● 可采用面板式安装或墙式安装
● 石油化学工业 ● 气体汇流排 ● 测试设备。
进口不锈钢大流量减压器特性参数
输入压力：500psig ● 输出压力：0~25,0~50,0~100,0~120,0~250 psig
● 安全测试压力：1.5倍的进气压力 ● 适用温度：-10℉~+255℉(-23℃~+121℃)
● 泄漏率：泡沫测试 ● CV值： 5.1 ● 重量：6kg
| 进口不锈钢大流量减压器材质 | ||||||||||||||||||||||||
|

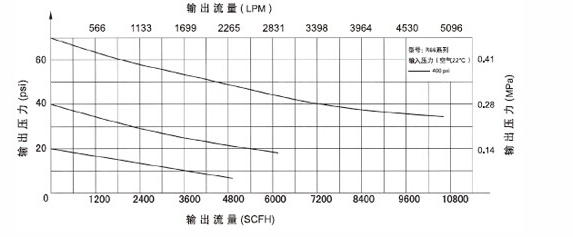

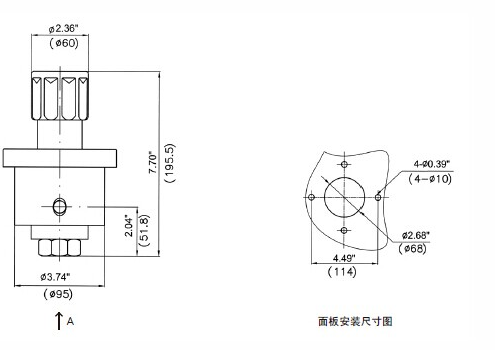

进口不锈钢大流量减压器流量曲线图及安装尺寸图
| EX:R66 | L | B | F | G | G | 0 6 | 0 6 | P |
| 系列号 | 母体材质 | 母体孔位 | 输入压力 | 输出压力 | 压力表 | 进气形式 | 出气形式 | 选项 |
| R66 | L：SS316L | A | F:500psig | G：0-250psig | G:附压力表 | 06：3/4" NPT（F） | 06：3/4" NPT（F） |
P:面板 式安装 |
|
|
B：Brass | B |
|
I：0-100psig | （MPa） | 07：3/4" NPT（M） | 07：3/4" NPT（M） | R：安全阀 |
|
|
S：SS304 | G |
|
K：0-50psig | P:附压力表 | 08：1" NPT（F） | 08：1" NPT（F） |
|
|
|
|
|
|
L：0-25psig | (psig/bar) | 09：1" NPT（M） | 09：1" NPT（M） |
|
|
|
|
|
|
|
W:无压力表 | 其它形式接头可供选择 | 其它形式接头可供选择 |
