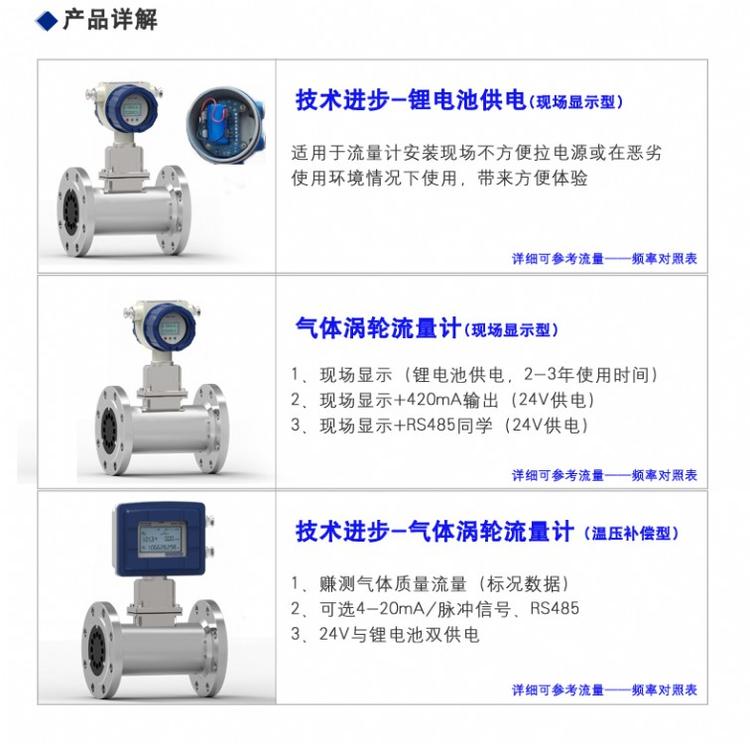

美国VETI/威迪品牌进口气体涡轮流量计其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-50℃～+350℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。

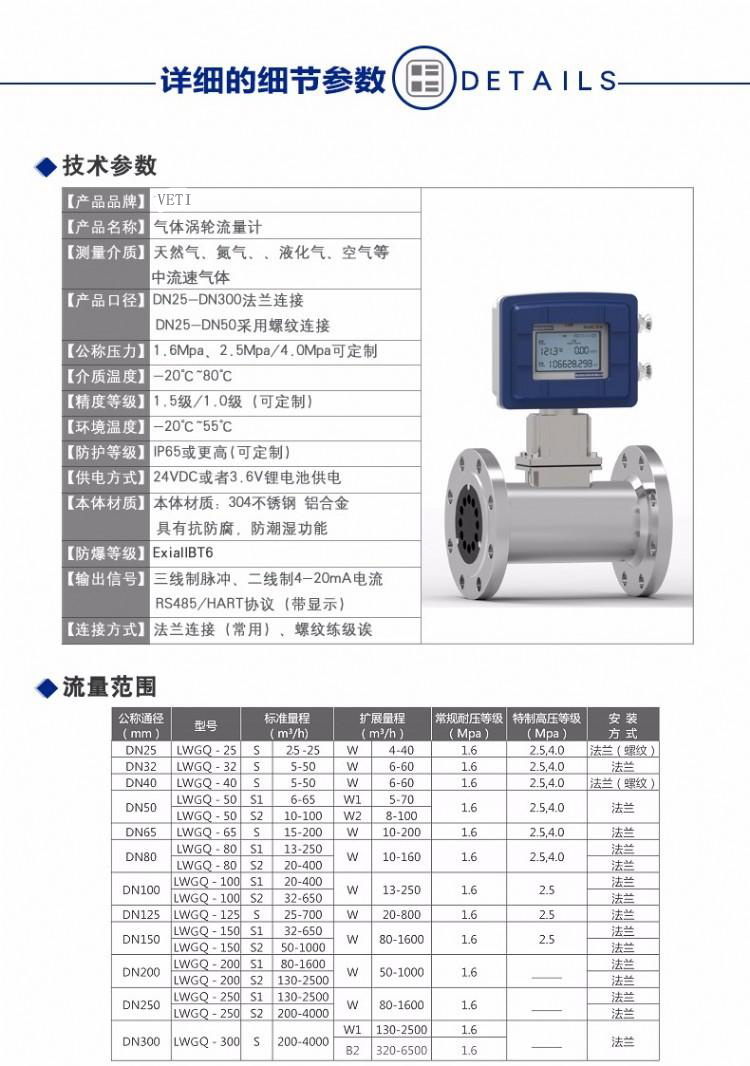

进口气体涡轮流量计技术参数
1、测量介质：气体、液体、蒸气；
2、口径规格法兰卡装式口径选择25,32,50,80,100；
3、法兰连接式口径选择100,150,200；
4、流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s;液体0.5～7m/s；
5、测量度1.0级1.5级；
6、被测介质温度:常温–25℃～100℃；7.高温–25℃～150℃-25℃～250℃；
7、输出信号脉冲电压输出信号高电平8～10V低电平0.7～1.3V；
8、脉冲占空比约50%,传输距离为100m；
9、脉冲电流远传信号4～20mA,传输距离为1000m；
10、仪表使用环境温度:-25℃～+55℃湿度:5～90%RH50℃；
11、材质不锈钢,铝合金；
12、电源DC24V或锂电池3.6V；
进口气体涡轮流量计流量范围表
液体与气体(单位：m3/h)
|
通径 （DN） |
液体流量范围 （m3/h） |
输出频率范围 （Hz） |
气体流量范围 （m3/h） |
输出频率范围 （Hz） |
|
15 |
1.2～6.2 |
90～900 |
5～25 |
265～2640 |
|
20 |
1.5～10 |
40～396 |
8～50 |
218～1982 |
|
25 |
1.6～16 |
32～325 |
10～70 |
172～1420 |
|
32 |
2～20 |
20～250 |
15～150 |
130～1350 |
|
40 |
2.5～25 |
13～130 |
22～220 |
115～1147 |
|
50 |
3.5～35 |
9～93 |
36～320 |
96～854 |
|
65 |
6～60 |
8～82 |
50～480 |
61～583 |
|
80 |
10～100 |
6～65 |
70～640 |
45～417 |
|
100 |
15～150 |
5～50 |
130～1100 |
43～367 |
|
125 |
25～250 |
5～47 |
200～1700 |
33～290 |
|
150 |
40～400 |
4～40 |
280～2240 |
27～221 |
|
200 |
80～800 |
3～33 |
580～4960 |
24～207 |
|
250 |
140～1400 |
3～26 |
970～8000 |
20～171 |
|
300 |
200～2000 |
2～22 |
1380～11000 |
17～136 |
