美国VETI/威迪品牌进口应力式涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检查流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。基于卡曼涡街测量原理，主要用于测量工业管道内气体、液体、蒸气等流体的流量，涡街流量计的特点是压力损失小，量程范围大，无可动机械零件，因此可靠性高,维护量小，可以在-20℃～+350℃温度范围内工作，应用广泛。
进口应力式涡街流量计工作原理
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街。
旋涡列在旋涡发生体下游非对称地排列，设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。
进口应力式涡街流量计工作特点
测量蒸汽高，量程宽；
测量介质广泛，可测量液体、气体和蒸汽；
工作温度高，介质温度可达350℃；
无运动部件，无磨损，可靠性高；
表体采用不锈钢材料，耐腐蚀。
进口应力式涡街流量计技术参数
|
公称通径(mm) |
15，20，25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
|
公称压力(MPa) |
DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
|
介质温度(℃) |
-40～260，-40～320； |
|
本体材料 |
1Cr18Ni9Ti，(其它材料协议供货) |
|
允许振动加速度 |
压电式:0.2g |
|
准确度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
|
范围度 |
1：6～1：30 |
|
供电电压 |
传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池 |
|
输出信号 |
方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
|
压力损失系数 |
符合JB/T9249标准 Cd≤2.4 |
|
防爆标志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
|
防护等级 |
普通型IP65 潜水型 IP68 |
|
环境条件 |
温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
|
适用介质 |
气体、液体、蒸汽 |
|
传输距离 |
三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω |
进口应力式涡街流量计测量范围
|
仪表口径（mm) |
液体流量范围(m3/h) |
气体流量范围(m3/h) |
|
15 |
1.2-6.2 |
2.8-12 |
|
20 |
1.5-10 |
6-30 |
|
25 |
1.6～16 |
8.8-55 |
|
40 |
2～40 |
25～205 |
|
50 |
3～60 |
35～350 |
|
80 |
6.5～130 |
86～1100 |
|
100 |
15～220 |
133～1700 |
|
150 |
30～450 |
347～4000 |
|
200 |
45～800 |
560～8000 |
|
250 |
65～1250 |
890～11000 |
|
300 |
95～2000 |
1360～18000 |

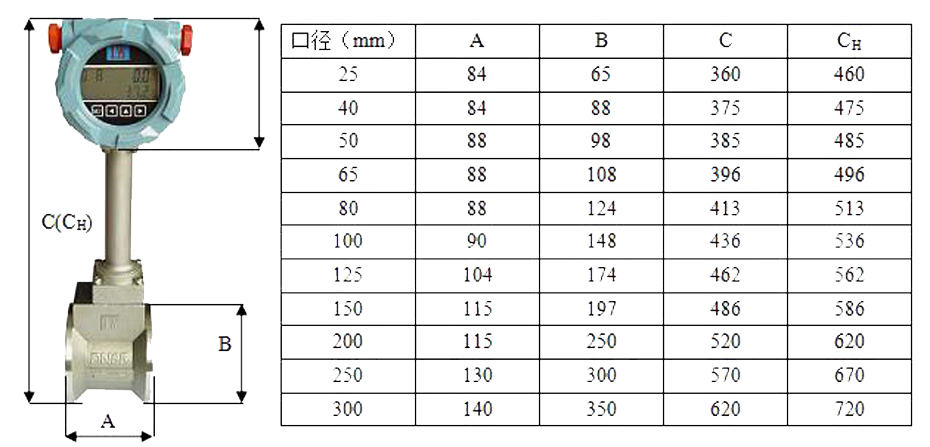

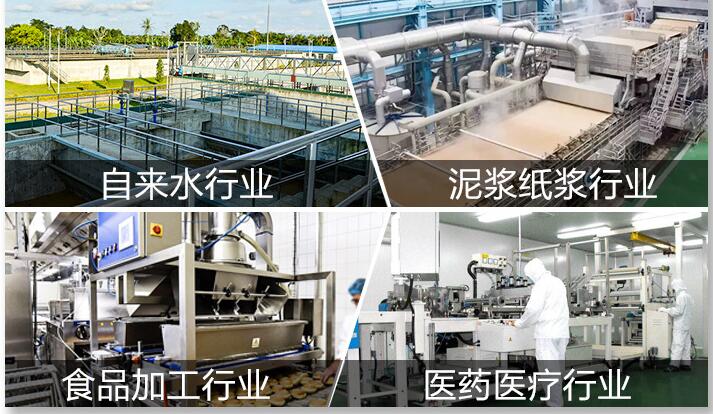

进口应力式涡街流量计适用范围：气体（空气、氧气、氮气、煤气、天燃气、化学气体等）、液体（水、高温水、油、食品液、化学液等）、蒸汽（饱和蒸汽、过热蒸汽）。
