公称通径（mm）

（特殊规格可定制）

管道式四氟衬里：DN10～DN200

管道式橡胶衬里：DN40～DN200

流动方向：

正，反，净流量

量程比：

150：1

重复性误差：

测量值的±0.1%

精度等级：

管道式：0.5级，1.0级

被测介质温度：

普通橡胶衬里：－20～＋60℃

高温橡胶衬里：－20～＋90℃

聚四氟乙稀衬里：－30～＋100℃

高温型四氟衬里：－20～＋180℃

额定工作压力：

（高压可定制）

DN6－DN80：≤1.6MPa

DN100－DN250：≤1.0MPa

DN300－DN1200：≤0.6MPa

流速范围：

0.1－15m/s

电导率范围：

被测流体电导率≥5μs/cm

电流输出：

负载电阻

0～10mA：0～1.5kΩ

4～20mA：0～750 kΩ

数字频率输出：

输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极电流为250mA

供电电源：

理电池

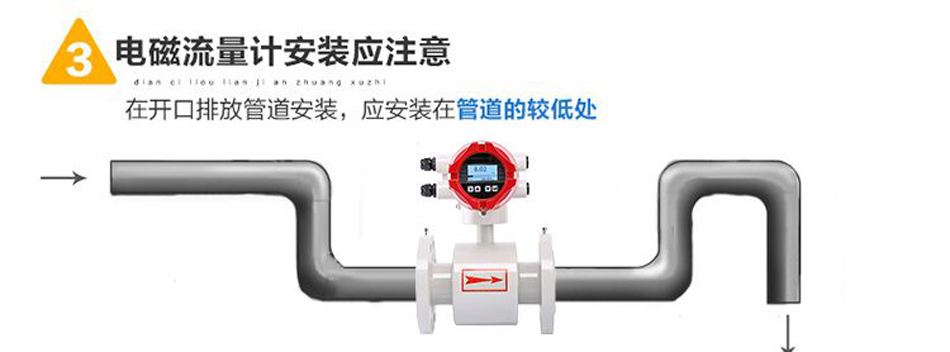

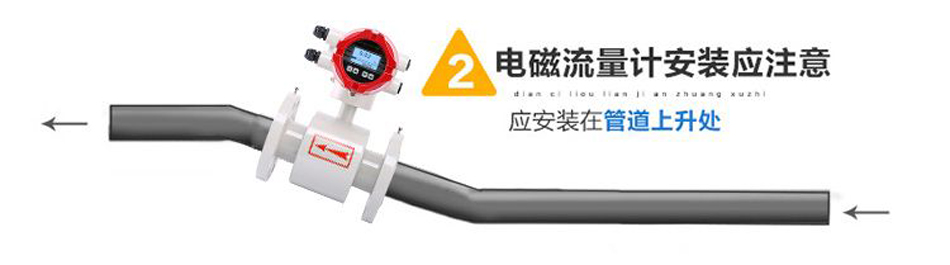

要求直管段长度

上游≥5DN，下游≥2DN

连接方式：

流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定

防爆等级：

mdIIBT4

防护等级：

IP65，特殊订制可达IP68

环境温度：

－25～＋60℃

相对温度：

5%～95%

消耗总功率：

小于20W

衬里材料

主要性能

适用范围

氯丁橡胶

Neoprene

耐磨性好，有极好的弹性，高扯断力耐一般低浓度酸碱盐介质的腐蚀，不耐氧化性介质的腐蚀。

<80°C，一般水，污水，泥浆，矿浆

聚氨酯橡胶

Polyurethane

耐磨性能，耐酸碱性能略差。

<60°C，中性、强磨损的矿浆，煤浆、泥浆。

聚四氟乙烯

PTFE

化学性能稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二氟化氧。

<180°C，浓酸、碱等强腐蚀性介质，卫生类介质。

F46

化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE，具有较好
的抗撕裂性能。

<180°C，盐酸、硫酸、王水和强氧化剂等，卫生类介质
