美国VETI/威迪品牌进口差压变送器是测量变送器两端压力之差的变送器，输出标准信号（如4~20mA、0~5V）。差压变送器与一般的压力变送器不同的是它们均有2个压力接口，差压变送器一般分为正压端和负压端，一般情况下，差压变送器正压端的压力应大于负压段压力才能测量。
进口差压变送器工作原理
当压力信号作用于传感器时，压力传感器将压力信号转换成电信号，经差分放大和输出放大器放大，后经V/A电压电流转换成与被测介质（液体）的液位压力成线性对应关系的4～20mA标准电流输出信号。
用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转变成4～20mADC信号输出。智能型可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。
进口差压变送器产品特点
1、具有很强的自诊断能力量程覆盖宽0-0.1KPa~40.0MPa；
2、精度0.075级，量程比100:1零点和量程调整互不影响；
3、兼有远程和本地量程、零点调整具有很强的数据保护和恢复机制；
4、稳定性能好，精度高，阻尼可调，抗单向过载能力强；
5、无机械传动部件，维修工作量少，坚固抗振；
6、全部通用件，更换传感器不影响变送器特性，维护更方便；
7、接触介质的膜片材料可选择防爆壳体结构；
8、二线制，符合HART协议，可与HART275型及375型手操器进行数字通信而不中断模拟量输出。
进口差压变送器产品选型
| 3 | 0-1～6KPa | ||||||
| 4 | 0-6～40KPa | ||||||
| 5 | 0-40～200KPa | ||||||
| 6 | 0-0.16～1MPa | ||||||
| 7 | 0-0.4～2.5MPa | ||||||
| 8 | 0-1.6～10MPa | ||||||
|
|
代号 | 功能 | |||||
| E | 普通模拟型(输出:4～20mA) | ||||||
| G | 常规智能型(输出:4～20mA) | ||||||
| S | 标准智能型(输出:4～20mA带HART总线协议) | ||||||
|
|
代号 | 结 构 材 料 | |||||
| 法兰接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | ||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅 油 | |||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏C-276 | ||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | ||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | ||||
|
|
代号 | 静压MPa | |||||
| B | 4 | ||||||
| C | 10 | ||||||
|
|
代号 | 精度 | |||||
| Q1 | 0.2%FS | ||||||
| Q2 | 0.5%FS | ||||||
|
|
代号 | 电气连接头 | |||||
| L1 | M20X1.5内螺纹 | ||||||
| L2 | 1/2NPT内螺纹 | ||||||
|
|
代号 | 附加选项 | |||||
| M1 | 0～100%线性指示表头 | ||||||
| M3 | 数字显示表头 | ||||||
| B1 | 2″管装弯支架 | ||||||
| B2 | 墙装/板装弯支架 | ||||||
| B3 | 2″管装平支架 | ||||||
| D0 | 泄放阀在压力室中部 | ||||||
| D1 | 侧面泄放阀在压力室上部 | ||||||
| D2 | 侧面泄放阀在压力室下部 | ||||||
| C0 | 1/2″锥管内螺纹接头 | ||||||
| C1 | 1/2″引压接头及后部焊接引压管φ14（供货时C0） | ||||||
| C2 | 丁字形螺纹接头M20X1.5 | ||||||
| d | 隔爆型EXd ⅡCT5 | ||||||
| I | 本安型EXiaⅡ CT6 | ||||||
进口差压变送器正确接线
3、用导管塞将变送器壳体上未使用的导管接口密封。

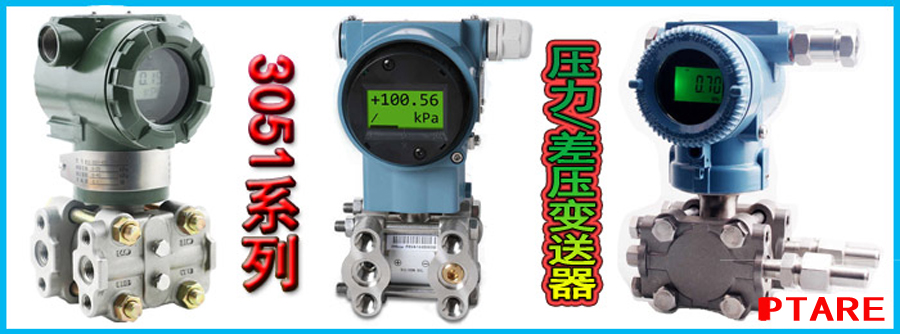

进口差压变送器产品实物图
