美国VETI/威迪品牌进口卡装式涡街流量计采用夹持式涡街流量计卡门涡街原理制造，具有测量精度高、量程比宽、功耗低、结构简单牢固、安装方便、操作简单、压力损失小、免现场调试等优点，是目前比较理想的蒸汽计量仪表。

进口卡装式涡街流量计工作原理

在流体中设置旋涡发生体（阻流体），从旋涡发生体两侧交替地产生有规则的旋涡，这种漩涡称为卡曼涡街，如图1所示。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为U，旋涡发生体迎面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式：

式中：
—旋涡发生体两侧平均流速，m/s
—斯特劳哈尔数
—旋涡发生体两侧弓形面积与管道横截面面积之比


卡曼涡街

瞬时体积流量为：
式中K一流量计的仪表系数，脉冲数/m3 (P/m3 )
	K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图
由图可见，在Re=2×104 ~7×106 范围内，St可视为常数，这是仪表正常工作范围

斯特劳哈尔数与雷诺数关系曲线图

1.转换器 2.支撑杆 3.传感器壳体 4.检测元件 5.漩涡发生体6.温度，压力补偿装置（含：温度传感器，压力传感器，截止阀，冷凝弯管）

1.压力损失小，量程范围大，精度高；

2.在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响；

3.无可动机械零件，因此可靠性高、维护量小；

4.仪表参数能长期稳定。本仪表采用压电应力式传感器，可靠性高，可在-25℃～+320℃的工作温度范围内工作；

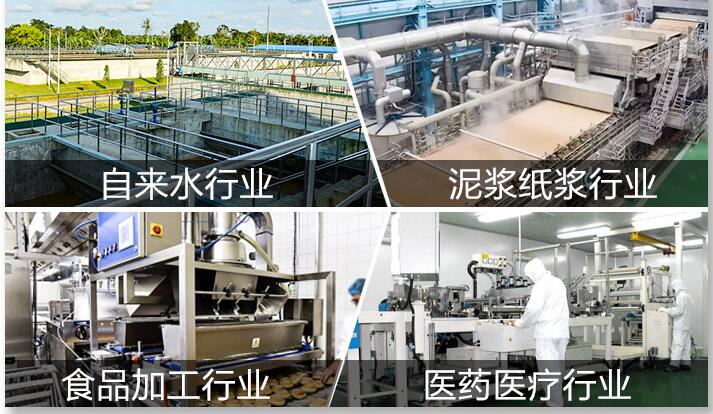

5.应用范围广，蒸汽，气体，液体等流体流量均可测量；

6.基于点阵显示的人性化菜单和界面，配合明亮的背光，支持中文和英文两种语言，适合各种客户群；

7.支持温度、压力测量，方便气体介质温压补偿的需求；

8.支持流速换算显示功能，方便现场看当前流速；

9.支持分屏显示功能，可以让屏幕上放大显示单个或两个参数（温度，压力，工况、标况的流量和流速等）；

10.仿真输出功能，支持4-20mA电流仿真、频率输出仿真，方便现场非实流调试；

11.支持4-20mA输出、脉冲（当量）输出、报警输出、RS485通讯输出；

12.两线制、三线制都分别DCDC（DC1000V）隔离；

进口卡装式涡街流量计主要技术参数

进口卡装式涡街流量计共有两种连接方式及外形尺寸

涡街流量计产品外形尺寸
