美国VETI/威迪品牌进口立式多级消防泵是在原有立式多级管道泵基础上根据消防泵标准要求而开发出的新一代XBD管道型中低压消防泵组产品。供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防供水。
进口立式多级消防泵产品特点
1、水力模型先进，效率高，性能范围广；
2、立式结构，占地面积小；
3、振动小，噪音低，采用水力平衡轴向力，使泵运行平稳，安全可靠；
4、泵进、出口在同一水平轴线上，且口径规格相同，便于管路连接，装卸极为方便。
进口立式多级消防泵技术参数
流量：0.5-45L/S；
压力：0.2-2.0Mpa；
功率：1.1-90KW；
转速：2900r/min；
口径：ф25-ф150mm；
温度范围：≤80℃。

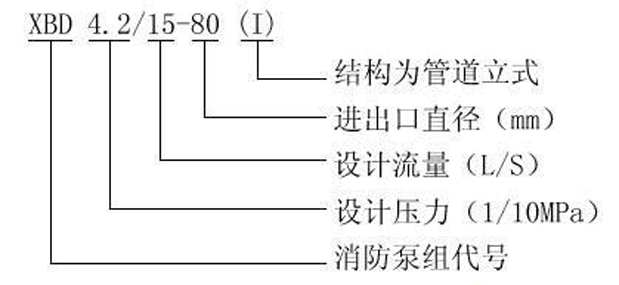

进口立式多级消防泵型号意义
进口立式多级消防泵性能参数
| 型号 | 级数 | 流量 |
扬程 (M) |
转速 (r/min) |
电机功率 (kw) |
效率 （%） |
必需汽蚀余量 (NPSH) |
重量 | |
| (L/s) | (m3/h) | ||||||||
| XBD3.60/0.56-(I)25×3 | 3 |
0.39 0.56 0.67 |
1.4 2 2.4 |
36 | 2900 | 1.1 |
23 30 32 |
2.9 | 58 |
| XBD4.80/0.56-(I)25×4 | 4 | 48 | 2900 | 1.1 | 2.9 | 62 | |||
| XBD6.00/0.56-(I)25×5 | 5 | 60 | 2900 | 2 | 2.9 | 68 | |||
| XBD7.20/0.56-(I)25×6 | 6 | 72 | 2900 | 2 | 2.9 | 72 | |||
| XBD8.40/0.56-(I)25×7 | 7 | 84 | 2900 | 2 | 2.9 | 78 | |||
| XBD9.60/0.56-(I)25×8 | 8 | 96 | 2900 | 2.2 | 2.9 | 82 | |||
| XBD10.8/0.56-(I)25×9 | 9 | 108 | 2900 | 2 | 2.9 | 86 | |||
| XBD12.0/0.56-(I)25×10 | 10 | 120 | 2900 | 3 | 2.9 | 98 | |||
| XBD13.2/0.56-(I)25×11 | 11 | 132 | 2900 | 3 | 2.9 | 102 | |||
| XBD14.4/0.56-(I)25×12 | 12 | 144 | 2900 | 3 | 2.9 |
|
|||
| XBD15.6/0.56-(I)25×13 | 13 | 156 | 2900 | 4 | 2.9 |
|
|||
| XBD16.8/0.56-(I)25×14 | 14 | 168 | 2900 | 4 | 2.9 |
|
|||
| XBD18.0/0.56-(I)25×15 | 15 | 180 | 2900 | 4 | 2.9 |
|
|||
| XBD3.3/1.11-(I)25×3 | 3 |
0.78 1.11 1.33 |
2.8 4 4.8 |
33 | 2900 | 1.1 |
32 42 43 |
2.9 | 58 |
| XBD4.4/1.11-(I)25×4 | 4 | 44 | 2900 | 1.5 | 2.9 | 65 | |||
| XBD5.5/1.11-(I)25×5 | 5 | 55 | 2900 | 2.2 | 2.9 | 72 | |||
| XBD6.6/1.11-(I)25×6 | 6 | 66 | 2900 | 2.2 | 2.9 | 76 | |||
| XBD7.7/1.11-(I)25×7 | 7 | 77 | 2900 | 3 | 2.9 | 86 | |||
| XBD8.8/1.11-(I)25×8 | 8 | 88 | 2900 | 3 | 2.9 | 90 | |||
| XBD9.9/1.11-(I)25×9 | 9 | 99 | 2900 | 3 | 2.9 | 94 | |||
| XBD11/1.11-(I)25×10 | 10 | 110 | 2900 | 4 | 2.9 | 110 | |||
| XBD12.1/1.11-(I)25×11 | 11 | 121 | 2900 | 4 | 2.9 | 114 | |||
| XBD13.2/1.11-(I)25×12 | 12 | 132 | 2900 | 4 | 2.9 |
|
|||
| XBD14.3/1.11-(I)25×13 | 13 | 143 | 2900 | 4 | 2.9 |
|
|||
| XBD15.4/1.11-(I)25×14 | 14 | 154 | 2900 | 5.5 | 2.9 |
|
|||
| XBD16.5/1.11-(I)25×15 | 15 | 165 | 2900 | 5.5 | 2.9 |
|
|||
进口立式多级消防泵安装尺寸及外形示意图
| 型号 | H1 | L | B | 4-φd1 | 进口法兰(J) | ||
| DN | N-φD2 | φD | |||||
| XBD**/**-（I）25×* | 60 | 300 | 200 | 4-φ18 | 25 | 4-φ14 | 85 |
| XBD**/**-（I）40×* | 80 | 360 | 235 | 4-φ18 | 40 | 4-φ18 | 110 |
| XBD**/**-（I）50×* | 100 | 360 | 235 | 4-φ18 | 50 | 4-φ18 | 125 |
| XBD**/**-（I）65×* | 110 | 360 | 235 | 4-φ18 | 65 | 4-φ18 | 145 |
| XBD**/**-（I）80×* | 130 | 420 | 300 | 4-φ18 | 80 | 8-φ18 | 160 |
| XBD**/**-（I）100×* | 160 | 520 | 350 | 4-φ18 | 100 | 8-φ18 | 180 |
| XBD**/**-（I）125×* | 160 | 500 | 400 | 4-φ18 | 125 | 8-φ18 | 210 |
| XBD**/**-（I）150×* | 180 | 600 | 400 | 4-φ18 | 150 | 8-φ22 | 245 |
| 型号 | H1 | L | B | 4-φd1 | 进口法兰(J) | ||
| DN | N-φD2 | φD | |||||
| XBD**/**-（I）25×* | 60 | 300 | 200 | 4-φ18 | 25 | 4-φ14 | 85 |
| XBD**/**-（I）40×* | 80 | 360 | 235 | 4-φ18 | 40 | 4-φ18 | 110 |
| XBD**/**-（I）50×* | 100 | 360 | 235 | 4-φ18 | 50 | 4-φ18 | 125 |
| XBD**/**-（I）65×* | 110 | 360 | 235 | 4-φ18 | 65 | 4-φ18 | 145 |
| XBD**/**-（I）80×* | 130 | 420 | 300 | 4-φ18 | 80 | 8-φ18 | 160 |
| XBD**/**-（I）100×* | 160 | 520 | 350 | 4-φ18 | 100 | 8-φ18 | 180 |
| XBD**/**-（I）125×* | 160 | 500 | 400 | 4-φ18 | 125 | 8-φ18 | 210 |
| XBD**/**-（I）150×* | 180 | 600 | 400 | 4-φ18 | 150 | 8-φ22 | 245 |
进口立式多级消防泵-基础及其尺寸
| 型 号 | h | L | B1 | B | 4-d | 逬出口法兰 | |||
| DN | D1 | n-Φd1 | D | ||||||
|
XBD/0.56-(I)25 XBD/1.11-(I)25 |
75 | 300 | 205 | 230 | 4-Φ14 | 25 | 85 | 4-14 | 115 |
| XBD/1.67-(I)40 | 90 | 330 | 215 | 255 | 4-Φ18 | 40 | 110 | 4-18 | 150 |
|
XBD/3.33-(I)50 XBD/5-(I)50 |
100 | 360 | 235 | 300 | 4-Φ18 | 50 | 125 | 4-18 | 160 |
|
XBD/10-(I)80 XBD/15-(I)80 |
130 | 420 | 300 | 340 | 4-Φ18 | 80 | 160 | 8-18 | 200 |
| XBD/20-(I)100 | 140 | 420 | 300 | 340 | 4-Φ18 | 100 | 180 | 8-18 | 220 |
|
XBD/25-(I)125 XBD/30-(I)125 |
160 | 500 | 350 | 400 | 4-Φ24 | 125 | 210 | 8-18 | 250 |
|
XBD/35-(I)150 XBD/40-(I)150 |
180 | 500 | 350 | 400 | 4-Φ24 | 150 | 240 | 8-22 | 285 |
1.进口阀门 2.直管 3.弯管 4.基础 5.压力表 6.挠性接头 7.直管 8.出口阀门
1.进口阀门 2.直管 3.弯管 4.隔振器 5.基础 6.联接板 7.挠性接头 8.直管 9.出口阀门
