美国VETI/威迪品牌进口先导膜片式电磁阀有常闭型和常开型二种。电磁阀由先导阀和主阀芯联接形成通道组合而成。常闭型在未通电时，呈关闭状态。当线圈通电时，产生电磁力使动铁芯和静铁芯吸和，导阀口打开，介质流向出口，此时主阀芯上腔的压力小，低于进口侧的压力，形成压力差克服弹簧阻力而随之向上运动，达到开启主阀口的目的，介质流通。当线圈断电时，电磁力消失，动铁芯在弹簧力作用下复位关闭导阀口，此时介质从平衡孔流入，主阀芯压力增大，并在弹簧力作用下向下运动，关闭主阀口。常开型原理正好相反。
进口先导膜片式电磁阀控制方式
1.当线圈通电时，动铁芯吸合，先导阀口处于开启状态，使主阀塞上腔降压，主阀塞因压差开启，介质流通；
2.当线圈断电时，动铁芯靠弹簧复位，先导阀口处于关闭状态，使主阀塞上腔升压，将主阀塞压下，电磁阀关闭。
进口先导膜片式电磁阀技术参数
动作方式：先导式
控制方式：常闭（标准）常开（可选）
接口螺纹：G，NPT,RC底板连接1/4～2”
公称通径：DN14～DN50
工作压力：0.03-1.6MPa
适用介质：中性，气态或液态流体
介质粘度：≤21mm2/s
介质温度：NBR-10～+80℃,FKP-10～+110℃，EPDM-20～+120℃
环境温度：-10～+50℃(防爆型-20～+40℃)
阀体材质：黃铜，不锈钢
标准电压：AC:220V(50/60Hz)
DC:24V
防护等级：IP65
安装方式：线圈朝上

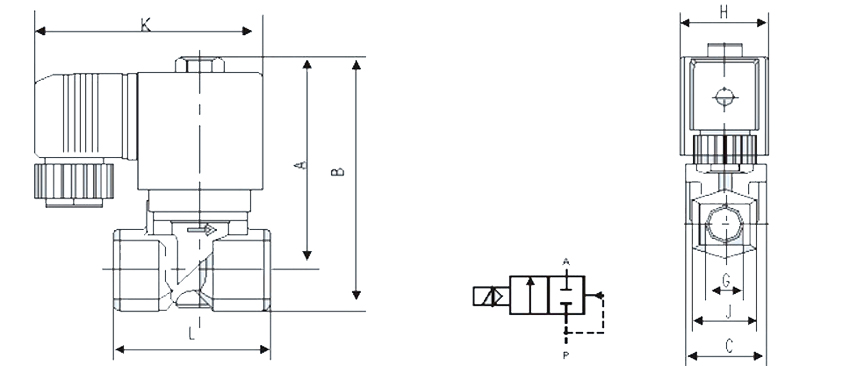

进口先导膜片式电磁阀外形尺寸
阀门订货（标准）
| 型号 | 内孔(mm) | 接口（G） | 工作压力(Mpa) | 流量值KV(m3/h) | 长 L×宽 C×高 B（mm） |
| 2231008BCR | 10 | G1/4 | 0.02～1.0 | 1.9 | 50*38*85 |
| 2231010BCR | 10 | G3/8 | 0.02～1.0 | 1.9 | 50*38*85 |
| 2231015BCR | 10 | G1/2 | 0.02～1.0 | 1.9 | 50*38*85 |
| 2231015-14BCR | 14 | G1/2 | 0.02～1.0 | 3.6 |
66*44*91 |
| 2231020BCR | 14 | G3/4 | 0.02～1.0 | 3.6 | 60*44*96 |
| 2211020CR | 25 | G3/4 | 0.05～1.6 | 8.3 | 100*60*117 |
| 2211025CR | 25 | G1 | 0.05～1.6 | 8.3 | 100*60*117 |
阀门订货（标准）
| 型 号 | 内 孔 | 接 口 | 工作压力 | 流量值 | 长X宽X高 |
| Model | Orifice | JointPipeBore | WorkPressure | KV（m3/h） | （mm） |
| （mm） | （G） | （Mpa） | |||
| 0915-000 | 14 | 1/4 | 0.05~1.6 | 3.6 | 57*43*100 |
| 0915-100 | 14 | 3/8 | 0.05~1.6 | 3.6 | 57*43*100 |
| 0915-200 | 14 | 1/2 | 0.05~1.6 | 3.6 | 57*43*100 |
| 0915-300 | 25 | 3/4 | 0.05~1.6 | 10 | 90*64*115 |
| 0915-400 | 25 | 1 | 0.05~1.6 | 10 | 90*64*115 |
| 0915-500 | 40 | 11/4 | 0.05~1.6 | 20 | 136*95*132 |
| 0915-600 | 40 | 11/2 | 0.05~1.6 | 20 | 136*95*132 |
| 0915-700 | 50 | 2 | 0.05~1.6 | 40 | 161*112*145 |
