美国VETI/威迪品牌进口氮气电磁阀(Solenoidvalve)是指用在氮气管道上的电磁阀，以电源为动力，通过磁铁线圈被吸动，从而起到开启或者关闭氮气的阀门。氮气电磁阀的线圈采用耐高温材料，可适用与高温的氮气介质管道寄较高的环境温度，使用寿命长。氮气电磁阀可采用高的防护等级，并可选用防爆线圈，可用在复杂的氮气系统环境。
进口氮气电磁阀特点
无水锤冲击;
平稳噪音低
动作响应迅速;
线圈动作可靠性并能防水、防潮;
专制线圈，不易烧毁。
进口氮气用电磁阀工作原理
常闭：当线圈通电时，电磁铁芯吸合，卸压孔打开，主活塞由介质压力推动，打开主阀口，介质流通。
当线圈断电时，主阀口关闭，介质截止。
常开：当线圈通电时，电磁铁芯吸合，卸压孔关闭，主活塞由介质压力推动，关闭主阀口，介质截止。
当线圈断电时，主阀口打开，介质流通。
注：外形尺寸根据连接方式确定，特殊要求可订做。
进口氮气用电磁阀技术参数
通径范围：DN1～DN100。
控制方式：常开、常闭、自保持式。
线圈工作温度：<+50℃、<+85℃
控制方式：常开式、常闭式
国际标准电压：AC（380、220、110、24）V、DC（220、110、24、12）V
流体温度：<-200℃、<-100℃、<-40℃、<+60℃、<+120℃、<+200℃、<+350℃
压力范围：-1bar、6bar、16bar、25bar、40bar、64bar、100bar、200bar、300bar
阀体材质：不锈钢（304、316、316L）、铸钢
介质粘度：小于50CSt(大于时需定制)。
防护性能：防尘、防水、防爆。根据工况选择。
接线方式：接线座式;引线式;插头式。
连接方式：法兰、焊接、内螺纹(外螺纹和特殊接口可定做或加转接头)。
泄漏量：零泄漏
流体介质：空气、蒸汽、氮气、氧气等高、低温气体。
备注
1、流体中若含有杂质，电磁阀进端必须安装过滤阀（精度40—200目）；
2、电磁阀安装方位无限制。（S-水平安装、C-垂直安装）；
3、无粘稠，无凝固及结晶现象。

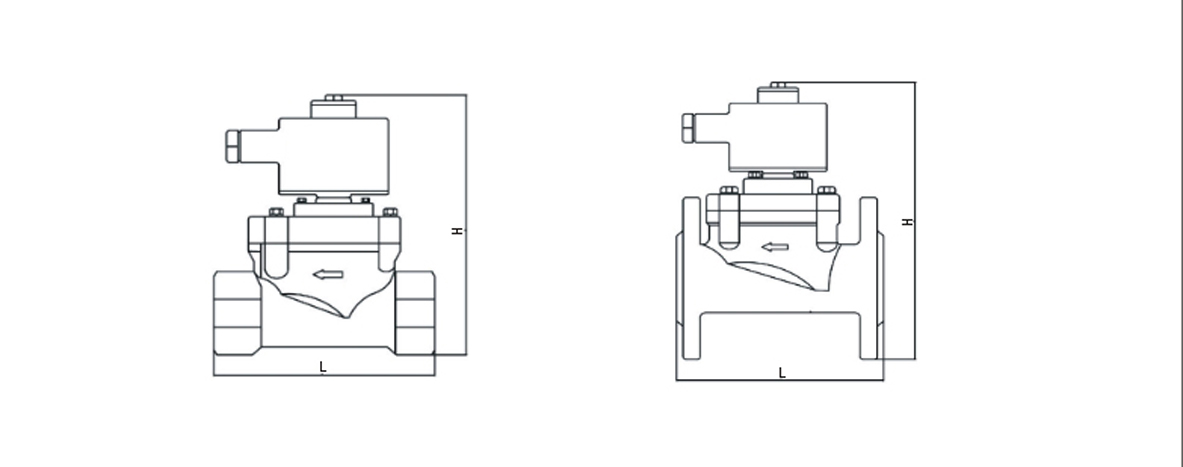

进口氮气电磁阀外形尺寸
|
规格 型号 |
公称 通径 |
螺纹连接外形尺寸 |
法兰连接外形尺寸 |
||||||||
|
G螺纹 |
L长度 |
H常规高度 |
H防爆阀高度 |
F法兰 |
L长度 |
H常规高度 |
H防爆阀高度 |
||||
|
DN1 |
1 |
G1/8 |
39 |
81 |
95 |
||||||
|
DN2 |
2 |
G1/4 |
39 |
81 |
95 |
||||||
|
DN3 |
3 |
G1/4 |
39 |
81 |
95 |
||||||
|
DN4 |
4 |
G1/4 |
39 |
81 |
95 |
||||||
|
DN5 |
5 |
G1/4 |
43 |
101 |
115 |
||||||
|
DN6 |
6 |
G1/4 |
43 |
101 |
115 |
||||||
|
DN7 |
7 |
G1/4 |
43 |
101 |
115 |
||||||
|
DN8 |
8 |
G1/4 |
43 |
101 |
115 |
||||||
|
DN10 |
10 |
G3/8 |
72 |
138 |
149 |
||||||
|
DN15 |
15 |
G1/2 |
72 |
138 |
149 |
F1/2 |
98 |
165 |
178 |
||
|
DN20 |
20 |
G3/4 |
85 |
148 |
186 |
F3/4 |
110 |
176 |
205 |
||
|
DN25 |
25 |
G1 |
97 |
162 |
186 |
F1 |
118 |
202 |
217 |
||
|
DN32 |
32 |
G1-1/4 |
117 |
173 |
196 |
F1-1/4 |
145 |
223 |
238 |
||
|
DN40 |
40 |
G1-1/2 |
128 |
189 |
207 |
F1-1/2 |
155 |
232 |
253 |
||
|
DN50 |
50 |
G2 |
149 |
206 |
222 |
F2 |
173 |
253 |
265 |
||
|
DN65 |
65 |
F2-1/2 |
216 |
298 |
323 |
||||||
|
DN80 |
80 |
F3 |
228 |
322 |
347 |
||||||
|
DN100 |
100 |
F4 |
278 |
358 |
383 |
||||||
|
DN125 |
125 |
F5 |
400 |
450 |
475 |
||||||
|
DN150 |
150 |
F6 |
485 |
560 |
585 |
||||||
|
DN200 |
200 |
F8 |
600 |
620 |
645 |
||||||
