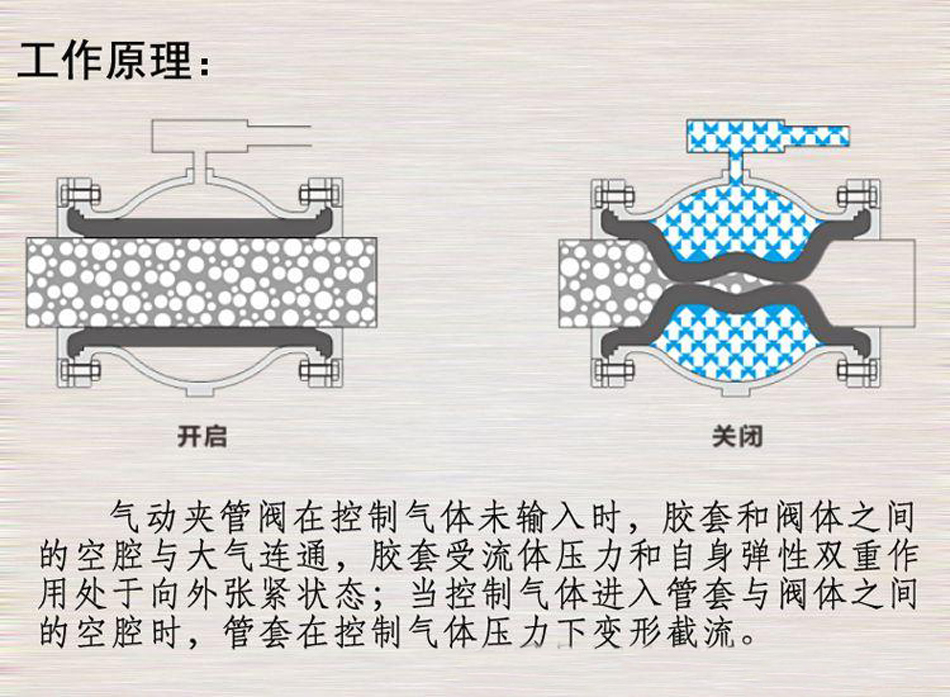

美国VETI/威迪品牌进口气动管夹阀在控制介质未输入时,胶套和阀体之间的空腔与大气连通,胶套受流体压力处于向外张紧状态。由于管套内有一定角度排列的增强帘布层,使管套轴向和径向压力相互平衡,所以管套的长度与直径不会因流体压力而变化。当控制介质进入管套与阀体之间的空腔时,管套在介质压力下变形截流。
进口气动管夹阀工作原理
当压缩空气或液体(用低为2bar的压差)进入到气动夹管阀阀体时,特制的有很高回弹力的内衬套被压缩。阀体的结构确保了内衬套的唇形自由闭合。由此确保了介质流的绝对可靠地关断,同时也限度地提高了内衬套的使用时间。在这种情况下,气动式夹管阀被关闭,从而使得介质流可以被关断。工作压力根据公称通径而定,范围为2-6bar。当压缩空气或液体中断时,特制的内衬套由于回弹力或恢复力的作用和介质压力的作用而使阀门完全打开。
进口气动管夹阀工作优点
进口气动管夹阀介质流通畅、摩擦阻力小、无泄漏、不发生阻塞以及自身重量轻是气动式夹管阀为重要的优点。所有的法兰式夹管阀的外壳均呈扁平的椭圆形,因此保证了较低的压缩空气消耗,这不仅意味着可以节省能源,而且同时也确保了气动式夹管阀预定的唇形弯折方向。预定的唇形弯折方向不仅可以保证地关断介质流,而且,即便有较大的固体颗粒也可被内衬套包覆,并使其完全关断。
进口气动管夹阀技术参数
口径(DN) | DN25~200 | DN250~300 |
工作压力 | max4bar | max3bar |
控制压力 | max6bar | max4.5bar |
压差 | 2bar | max1.5bar |
阀体 | 铸铁DN25~200 铸铝DN25~300 铸钢DN25~300 |
法兰连接 | 铸铁DN25~300,316LDN40~200 |
管套材质及温度范围 |
天然橡胶-5~80。C 三元乙丙胶-5~120。C |
食品极 | 食品极天然橡胶管套 |
控制介质 | 压缩空气或压力水 |
控制附近 | 手动-三通手动阀 自动-三通电动阀 |
口径(DN) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
外型尺寸 | L | 150 | 180 | 180 | 220 | 276 | 345 | 414 | 550 | 680 | 820 |
H | 40 | 60 | 60 | 75 | 95 | 120 | 145 | 1823 | 229 | 278 | |
I | 26 | 27 | 23 | 30 | 36 | 48 | 52 | 65 | 82 | 98 | |
D | 150 | 155 | 200 | 200 | 220 | 250 | 285 | 340 | 405 | 480 | |
法兰标准 |
PN10 DN40 |
PN10 DN50 |
PN10 DN55 |
PN10 DN80 |
PN10 DN100 |
PN10 DN125 |
PN10 DN150 |
PN10 DN200 |
PN10/20 DN250 |
PN10/20 DN300 |
