进口气动衬胶蝶阀-进口气动衬胶蝶阀性能参数-美国VETI/威迪阀门
  • 品牌:VETI/威迪
  • 产地:美国
  • 发布日期: 2020-07-18
  • 更新日期: 2023-09-23
产品详请

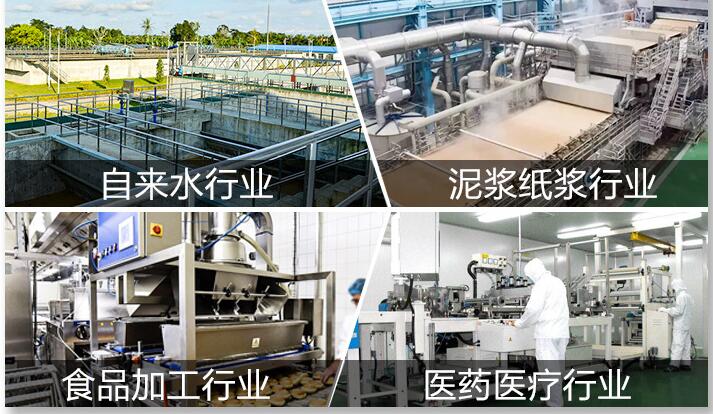

   美国VETI/威迪品牌进口气动衬胶蝶阀采用气动活塞式执行器与中线密封衬胶蝶阀组成,衬胶蝶阀不仅具有优良的防腐、(耐碱、盐性能,耐弱酸侵蚀)耐磨、减磨性能,(比普通蝶阀使用时间可明显延长)而且具有无毒、抗菌、防霉等特点,更有操作力矩小,(比普通有销蝶阀降低百分之四十)维修方便,外形美观等突出优点。气动衬胶蝶阀主要用于水处理设备配套,广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。

进口气动衬胶蝶阀产品特点

  1.尼龙涂层与环氧树脂涂层相结合,符合环保要求。
  2.阀板特有设计,流量系数大,流阻小。在额定压力下,实现零泄漏。
  3.采用半轴无销连接,结构简单紧凑,维修拆卸极为方便,迅速(可现场拆装),蝶板有自动对中功能,实现了蝶板与阀座过盈配合。
  4.阀杆密封圈起双向密封作用,避免介质外流,防止外来物质侵入,做到整阀零外漏。
  5.气动衬胶蝶阀具有良好的切断和调节性能,能达到气泡级密封,启闭力矩小,使用时间长等特点。

进口气动衬胶蝶阀性能参数

通经DN(mm) 50~800
公称压力PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~80℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 气动
配置执行机构 AT、AW系列单双作用气动执行器
控制方式 开关两位控制、4~20mA模拟量信号控制

进口气动衬胶蝶阀性能规范

公称通径DN(mm) DN50~800
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
低压气密试验 0.5~0.7
适用介质 空气、水、污水、浆液、煤气、油品等

进口气动衬胶蝶阀零件材料

零件名称 材料
阀体 球墨铸钢+NBR、铸钢+NBR、不锈钢+NBR
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨

进口气动衬胶蝶阀气缸形式及附件功能

  作用方式:双作用式和单作用式
  控作方式:开关型或调节型
  齿轮式双活塞,输出力矩大,体积小。
  气缸选用铝金材料,重量轻、外形美观。
  可在顶部、底部安装手动操作机构。
  齿条式连接可调节开启角度、额定流量。
  执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
  IS05211标准连接为产品的安装更换提供了方便。
  两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
  气动执行器有双作用式和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;
  大口径阀门采用拔叉式结构传动,结构合理,输出扭矩大,有双作用式和单作用(弹簧复位)。

执行器型号 AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

1.回讯器:亦称限位开关,反馈开关信号(反馈是否开到位或关到位),普通型或防爆型;
2.电磁阀:双作用选二位五通、单作用选二位三通(普通型或防爆型)
3.气源处理三联件:过滤器、减压阀、油雾分离器,可气源起稳压、过滤作用(普通型或防爆型)
4.电-气定位器:输入4~20mA信号,实现阀门调节功能;
5.手轮机构:在气源故障或停电情况下,转动手轮机构,可实现手动开、关阀

进口气动衬胶蝶阀外形尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L L1 H H1 A 1.0MPa 1.6MPa
D D1 n-Фd D D1 n-Фd
50 108 43 63 315 180 165 125 4-18 165 125 4-18
65 112 46 70 330 180 185 145 4-18 185 145 4-18
80 114 46 83 390 245 200 160 4-18 200 160 8-18
100 127 52 105 431 240 220 180 8-18 220 180 8-18
125 140 56 115 455 240 250 210 8-18 250 210 8-18
150 140 56 137 626 350 285 240 8-22 285 240 8-22
200 152 60 164 720 350 340 295 8-22 340 295 12-22
250 165 68 206 800 550 395 350 12-22 405 355 12-26
300 178 78 230 860 600 445 400 12-22 460 410 12-26
350 190 78 248 883 600 505 460 16-22 520 470 12-26
400 216 102 289 972 600 565 515 16-26 580 525 16-26
450 222 114 320 1043 750 615 565 20-26 640 585 16-30
500 229 127 342 1098 750 670 620 20-26 715 650 20-30
600 267 154 413 1236 750 780 725 20-30 840 770 20-33
700 430 165 478 1431 750 895 840 24-30 910 840 24-36
800 470 190 525 1488 750 1015 950 24-33 1025 950 24-39

进口气动衬胶蝶阀产品选型
  1.阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
  2.执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)。
