进口气动软密封中线蝶阀-进口气动软密封中线蝶阀性能参数-美国VETI/威迪阀门
  • 品牌:VETI/威迪
  • 产地:美国
  • 发布日期: 2020-07-18
  • 更新日期: 2023-09-23
产品详请

   美国VETI/威迪品牌进口气动软密封中线蝶阀由活塞式气动执行器和中线蝶阀组成,输入0.4~0.7MPa气源即可控制启闭,气动执行器的执行速度快,并可远程控制。

进口气动软密封中线蝶阀产品特点
  1.设计新颖、合理、结构独特,重量轻,启闭迅速。
  2.操力矩小,操作方便,省力灵巧。
  3.可以任何位置安装,维修方便。
  4.密封件可以更换,密封性能可靠达到双向密封零泄漏。
  5.密封材料耐老化、耐腐蚀,使用时间长等特点。
进口气动软密封中线蝶阀结构特点
  中线蝶阀的密封材料分别为橡胶和氟塑料,弹性阀座配蝶板确保零泄漏,阀杆底、中、上部配有衬套,用于支撑和旋转滑动,保持小磨擦力,体积小,启闭迅速。

进口气动软密封中线蝶阀设计标准  

设计标准 GB/T12238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000;JB/T9092-1

进口气动软密封中线蝶阀性能规范

公称通径 DN(mm) 50~1000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6

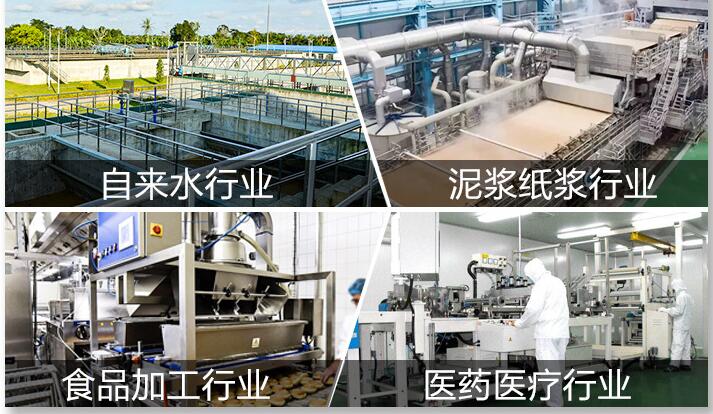

适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 气动传动

进口气动软密封中线蝶阀零件材料

零件名称 主要材料
阀体 球墨铸钢、铸钢、不锈钢
蝶板 球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

进口气动软密封中线蝶阀密封材料和适用温度

材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙
英语简称 CR NBR EPDM PTFE SI VITON NR PA
型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
适用工作温度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

进口气动软密封中线蝶阀气缸形式及附件性能

作用方式:双作用式和单作用式
控作方式:开关型或调节型
气动执行器有双作用式和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;
大口径阀门采用拔叉式结构传动,结构合理,输出扭矩大,有双作用式和单作用(弹簧复位)
1.回讯器:亦称限位开关,反馈开关信号(反馈是否开到位或关到位),普通型或防爆型;
2.电磁阀:双作用选二位五通、单作用选二位三通(普通型或防爆型)
3.气源处理三联件:过滤器、减压阀、油雾分离器,可气源起稳压、过滤作用(普通型或防爆型)
4.电-气定位器:输入4~20mA信号,实现阀门调节功能;
5.手轮机构:在气源故障或停电情况下,转动手轮机构,可实现手动开、关阀

执行器型号 AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

进口气动软密封中线蝶阀技术参数

公称通径DN(mm) DN50~1000mm
公称压力(MPa) PN1.0、1.6、2.5MPa
阀体形式 直通铸造阀体
连接形式 法兰式、对夹式
阀芯形式 蝶板式
密封填料 柔性石墨、聚四氟乙烯
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的±2%
控制方式 开关型(开关两位控制)、调节型(4~20mA控制)

进口气动软密封中线蝶阀外形尺寸

公称通径 结构长度 外形尺寸(参考值) 连接尺寸(标准值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L L1 H H1 A D D1 n-d D D1 n-d D D1 n-d
50 2 108 43 63 315 180 140 110 4-14 165 125 4-18 165 125 4-18
65 21/2 112 46 70 330 180 160 130 4-14 185 145 4-18 185 145 4-18
80 3 114 46 83 390 245 190 150 4-18 200 160 8-18 200 160 8-18
100 4 127 52 105 431 240 210 170 4-18 220 180 8-18 220 180 8-18
125 5 140 56 115 455 240 240 200 8-18 250 210 8-18 250 210 8-18
150 6 140 56 137 626 350 265 225 8-18 285 240 8-22 285 240 8-22
200 8 152 60 164 720 350 320 280 8-18 340 295 8-22 340 295 12-22
250 10 165 68 206 800 550 375 335 12-18 395 350 12-22 405 355 12-26
300 12 178 78 230 860 600 440 395 12-22 445 400 12-22 460 410 12-26
350 14 190 78 248 883 600 490 445 12-22 505 460 16-22 520 470 16-26
400 16 216 102 289 972 600 540 495 16-22 565 515 16-26 580 525 16-30
450 18 222 114 320 1043 750 595 550 16-22 615 565 20-26 640 585 20-30
500 20 229 127 343 1098 750 645 600 20-22 670 620 20-26 715 650 20-33
600 24 267 154 413 1236 750 755 705 20-26 780 725 20-30 840 770 20-36
700 28 430 165 478 1431 750 860 810 24-26 895 840 24-30 910 840 24-36
800 32 470 190 525 1488 750 975 920 24-30 1015 950 24-33 1025 950 24-39
900 36 510 203 620 1615 1250 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 40 550 216 725 1765 1500 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
