美国VETI/威迪品牌进口气动V型球阀由阀体与气动执行机构及其它附件组成。是一种直角回转结构的控制阀。可分为气动V型调节球阀与气动V型切断球阀。它与阀门定位器配套使用,可实现比例调节。与二位五通电磁阀及控制箱配套使用,可实现开关控制。阀芯设计成带有特殊形状的V型缺口,具有截流和控制功能,适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。
进口气动V型球阀产品特点
1.具有出色的调节特性:气动V型球阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此气动V型球阀可以在广幅的变化范围内提供的控制。
2.大流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的大值特别高,通能力特别大,流通阻力小,因此可以使用较小的更加经济实用的阀门尺寸。
3.气动V型球阀采用双轴承结构,机械稳定性高,启动扭矩小,保证了阀门具有即好的灵敏度和感应速度。
4.可靠(安全)性:阀体为一个整体结构,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。
5.金属阀座的优越密封性:气动V型球阀采用可动金属阀座,具有的助补偿功能,并具有优越密封性能及超长的使用时间。在流向上,泄漏量10额定流量系数。
6.剪切能力:气动V型球阀采有金属硬密封结构,气动V型球阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。
7.气动V型球阀结构紧凑,小巧轻盈,安装方便,维护简便。
8.气动执行器采用活塞式气缸,输出力矩大,体积精小。执行机构采用全密封防水设计防护等级高,无油润滑,磨擦系数小、耐腐蚀、具有耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。
进口气动V型球阀气缸形式
作用方式:双作用式和单作用式
控作方式:开关型或调节型
气动执行器有双作用式和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;
大口径阀门采用拔叉式结构传动,结构合理,输出扭矩大,有双作用式和单作用(弹簧复位);
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
执行器型号 | AT、AR、AW系列单双作用气动执行器 |
---|---|
供气压力 | 0.4~0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30~+70℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) 双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
进口气动V型球阀附件性能
1.回讯器:亦称限位开关,反馈开关信号(反馈是否开到位或关到位),普通型或防爆型;
2.电磁阀:双作用选二位五通、单作用选二位三通(普通型或防爆型)
3.气源处理三联件:过滤器、减压阀、油雾分离器,可气源起稳压、过滤作用(普通型或防爆型);
4.电-气定位器:输入4~20mA信号,实现阀门调节功能;
5.手轮机构:在气源故障或停电情况下,转动手轮机构,可实现手动开、关阀。
进口气动V型球阀技术参数?
公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量系数Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
公称压力 | PN1.6、2.5、4.0MPa | |||||||||||||
强度试验 | 2.4~6.0MPa | |||||||||||||
密封试验 | 1.76~5.0MPa | |||||||||||||
流量特性 | 近似等百分比 | |||||||||||||
阀板转角(度) | 0°~至90°(可调) | |||||||||||||
允许泄漏量等级 |
软密封:零泄露 硬密封:≤额定Cv×0.001% |
软密封:VI微气泡级,金属密封:≤额定CV×0.065% | ||||||||||||
动作时间(S/90度) | 8.5~30 | 36~60 | ||||||||||||
可调节比 | 250:1 | 300:1 | ||||||||||||
配置执行器 | AT、AR、AW系列单双作用气动执行器 | |||||||||||||
控制方式 | 开关型(开关两位控制)、调节型(4~20mA |

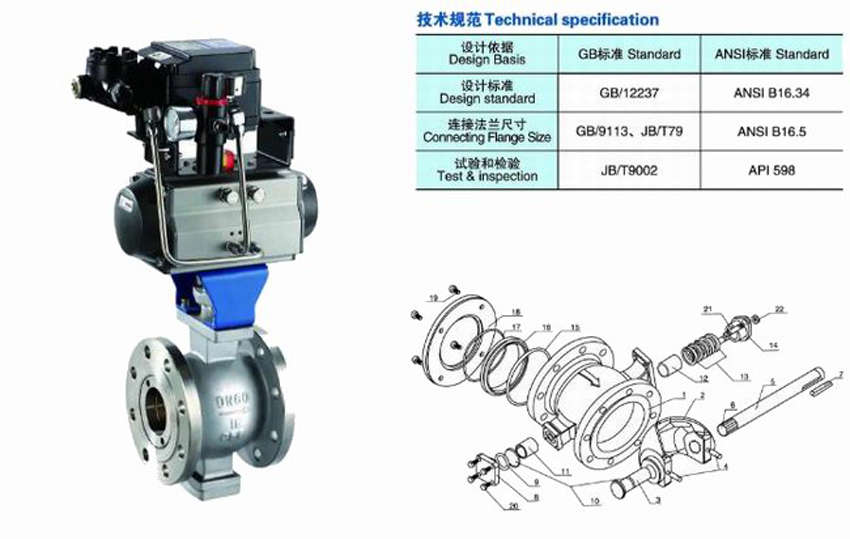

进口气动V型球阀零件材料
公称通径mm | DN50-DN300 | |||||
---|---|---|---|---|---|---|
材料代号 | C | P | R | |||
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni 12Mo2Ti | ||
球体 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
密封圈 | 增强聚四氟乙烯 对位聚苯 | |||||
填料 | 聚四氟乙烯 柔性石墨 | |||||
适用 工况 | 适用介质 | 蒸汽、水、油品 | 醋酸类 | |||
适用温度 | -28℃ - 300℃ |
进口气动V型球阀性能规范
公称通径DN(mm) | DN50-300 | |||||
---|---|---|---|---|---|---|
公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
低压气密试验 | 0.5~0.7 | |||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
进口气动V型球阀外形尺寸
