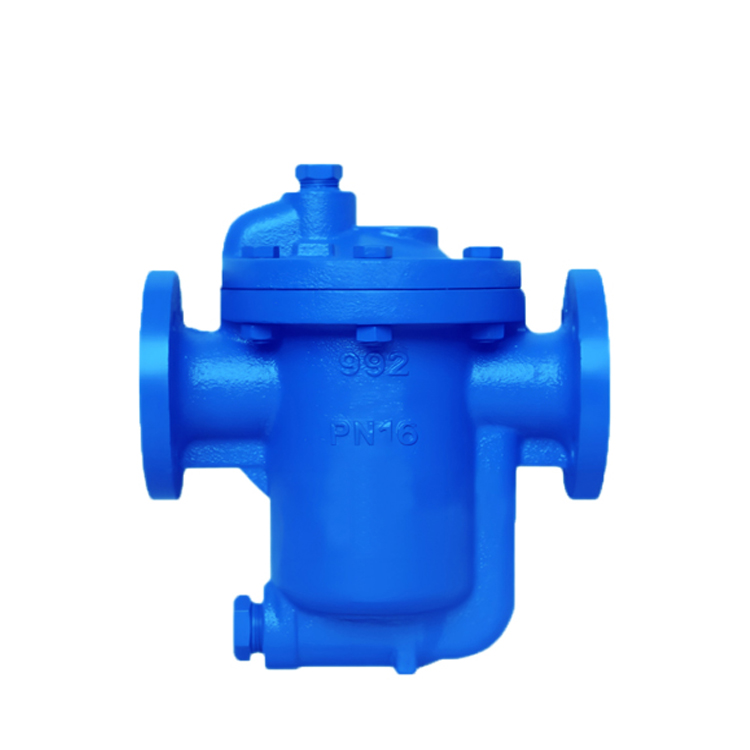

美国VETI/威迪品牌进口倒置桶式疏水阀通常用于蒸汽主管线、伴热管线、蒸汽的加热设备等需要提供疏水的系统。如:锅炉分汽缸,汽水分离器、伴热管线、闪蒸罐、储油槽加热、轮胎模压机、硫化机、风机盘管、空气加热器、散热片、盘管、工艺空气加热器、管壳式热交换器、管式的浸式盘管、夹套釜等加热器及换热器工艺设备后。广泛应用于宾馆、医院、烟草、制药、食品、饮料、钢铁、造纸、纺织、印染、化工、电力、电子等各种行业的疏水系统。
进口倒置桶式疏水阀工作原理
1.当设备刚启动时,管道内出现空气和冷凝水,此时倒吊桶下沉,连杆带动阀芯打开阀口,空气和冷凝水迅速排出,实现快速气动。
2.设备启动后,热凝水进入疏水阀,此时倒吊桶仍处于下沉位置,在工作压差下,热凝水迅速排出。
3.当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,连杆带动阀芯关闭阀口。
4.倒吊桶顶部设有一个排气孔,当一部分蒸汽从小孔排出,另一部分蒸汽变成凝结水以及凝集水位升高时,倒吊桶失去浮力而下沉,连杆带动阀芯打开阀口,继续排放凝结水。

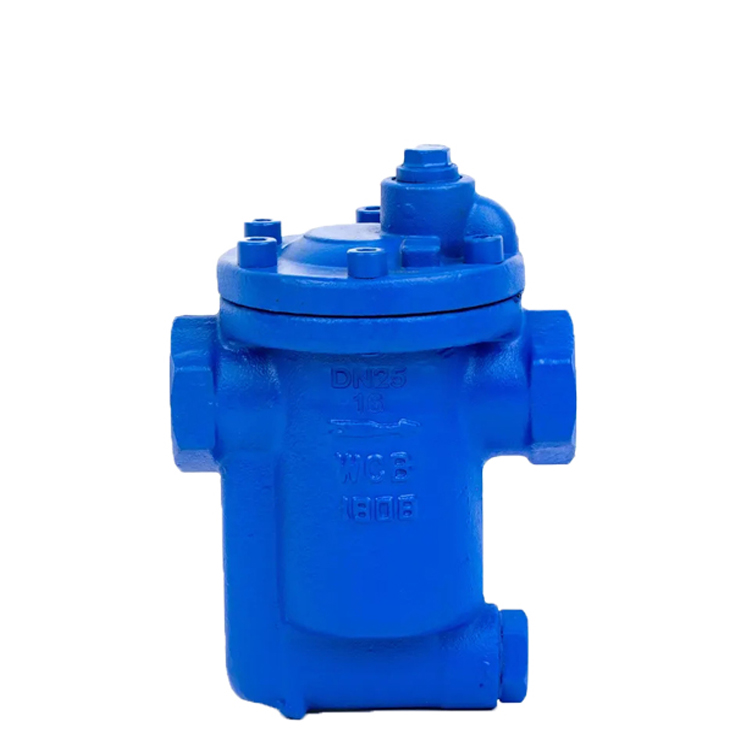

进口倒置桶式疏水阀产品特点
1.阀体结实,结构简单,具有很长的使用时间。
2.可耐水锤,开口的桶不会由于水击而被破坏或者压扁。
3.抗背压能力强,适合回收系统使用。
4.耐污垢。节流孔位于阀体的顶部,管道内杂质等不会存积在阀孔处,小颗粒杂质经由节流孔冲出去。
5.停机时阀座是开启的状态。户外使用须加装保温装置。
6.入口出安装止回阀可用于过热蒸汽系统。
7.零件采用不锈钢及硬化的阀芯阀座,耐磨抗蚀。
8.倒吊桶疏水阀在蒸汽饱和温度下排除空气及不凝结气体。
9.倒吊桶的上盖有检查孔,可以加装检查的阀门,开启后既可以知道疏水阀是否工作正常。
10.既能连续又能间歇排放饱和凝结水加热设备不会有水积聚,从而获得的热效率。
11.耐水击侧吊桶结构不会因水击而遭到损坏,使用时间长。
12.排空气性能好倒吊桶上设有溢出排气孔.可有效地预防蒸汽气锁和空气气堵。
13.允许背压高背压率达85%。
14.维修方便内部零件采用不锈钢制造,均安装在阀盖上,并设有过滤网装置,日常维护方便。
进口倒置桶式疏水阀零部件名称
|
序号
|
名称
|
材料
|
1
|
阀体
|
铸钢
|
|
2
|
过滤网
|
不锈钢
|
|
3
|
排污螺塞垫圈
|
不锈钢
|
|
4
|
排污螺塞
|
碳钢
|
|
5
|
倒置桶
|
不锈钢
|
|
6
|
连接管
|
不锈钢
|
|
7
|
阀盖垫圈
|
石墨
|
|
8
|
阀盖
|
碳钢
|
|
9
|
铆钉
|
不锈钢
|
|
10
|
铭牌
|
不锈钢
|
|
11
|
连接杆
|
不锈钢
|
|
12
|
内六角螺栓
|
碳钢
|

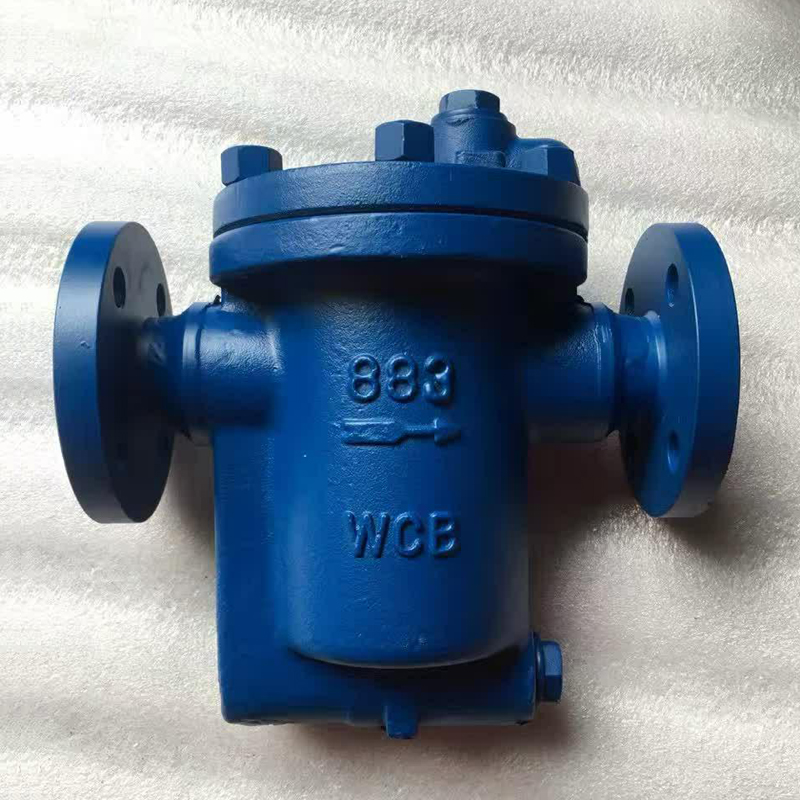

进口倒置桶式疏水阀外形尺寸
Model |
Nominal Diameter |
Connection |
Pressure rating |
Max allowable |
Exterma dimensions(mm)外型尺寸 |
Re.weight |
|||
L |
H1 |
H2 |
W |
||||||
880 |
15~20 |
Thread 螺纹 |
0.01~1.0 |
350 |
128 |
76 |
70 |
96 |
2.2 |
881 |
15~25 |
0.01~1.7 |
350 |
128 |
76 |
100 |
96 |
2.8 |
|
882 |
15~25 |
0.01~1.7 |
350 |
170 |
96 |
137 |
145 |
7.0 |
|
883 |
25~32 |
0.01~1.7 |
350 |
202 |
121 |
193 |
180 |
14.0 |
|
884 |
32~40 |
0.01~1.7 |
350 |
235 |
152 |
212 |
203 |
23.0 |
|
885 |
32~50 |
0.01~1.7 |
350 |
260 |
232 |
222 |
228 |
26.0 |
|
816 |
50 |
0.01~1.7 |
350 |
302 |
214 |
242 |
302 |
42.0 |
|
881F |
15~25 |
Flange 法兰 |
0.01~1.7 |
350 |
195 |
76 |
100 |
96 |
5 |
882F |
20~25 |
0.01~1.7 |
350 |
230 |
96 |
137 |
145 |
10 |
|
883F |
25~32 |
0.01~1.7 |
350 |
270 |
121 |
193 |
180 |
18 |
|
884F |
32~50 |
0.01~1.7 |
350 |
320 |
152 |
212 |
203 |
27 |
|
885F |
40~50 |
0.01~1.7 |
350 |
350 |
232 |
222 |
228 |
29 |
|
816F |
65~80 |
0.01~1.7 |
350 |
400 |
214 |
242 |
302 |
45 |
