美国VETI/威迪品牌进口法兰式针型阀InstrumentNeedlevalve-flange具安装拆卸方便、连接牢,是高压气体、液体最好的流量开关,本产品广泛用于电站、炼油、制药、石油、科学实验、电气工程、化工装置和仪表测量管路中诸多行业中得以广泛应用。
进口直通法兰式针型阀
InstrumentNeedlevalve-flange
标准Standard：ASTMANSIASMEGB
工作压力WorkingPressure：150LB-2500LB,1.6Mpa-42Mpa
额定温度TemperayureRating：232℃PTFE填料WithGraphitepacking(P)
648℃柔性石墨填料WithGraphitepacking
进口法兰式针型阀特性
1.制造标准:GB/T12224-2005JB/T7747-1995GB/T12235-2007
2.连接形式:法兰连接
3.结构特征:锥面密封
4.阀门检验与试验:GB/T13927-1992JB/T9092-1999
5.公称压力:≤10000Psi
6.适用工作温度:-29℃～+538℃
7.适用介质:水,油,气等腐蚀性与非腐蚀性介质
8.公称通径:DN6,DN10,DN15,DN20,DN25，DN32
进口法兰式针型阀零件材料/Materials of main parts
|
序号 NO. |
零件名称 Part name |
材质 Material |
| 1 | 法兰 Flang | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
| 4 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |

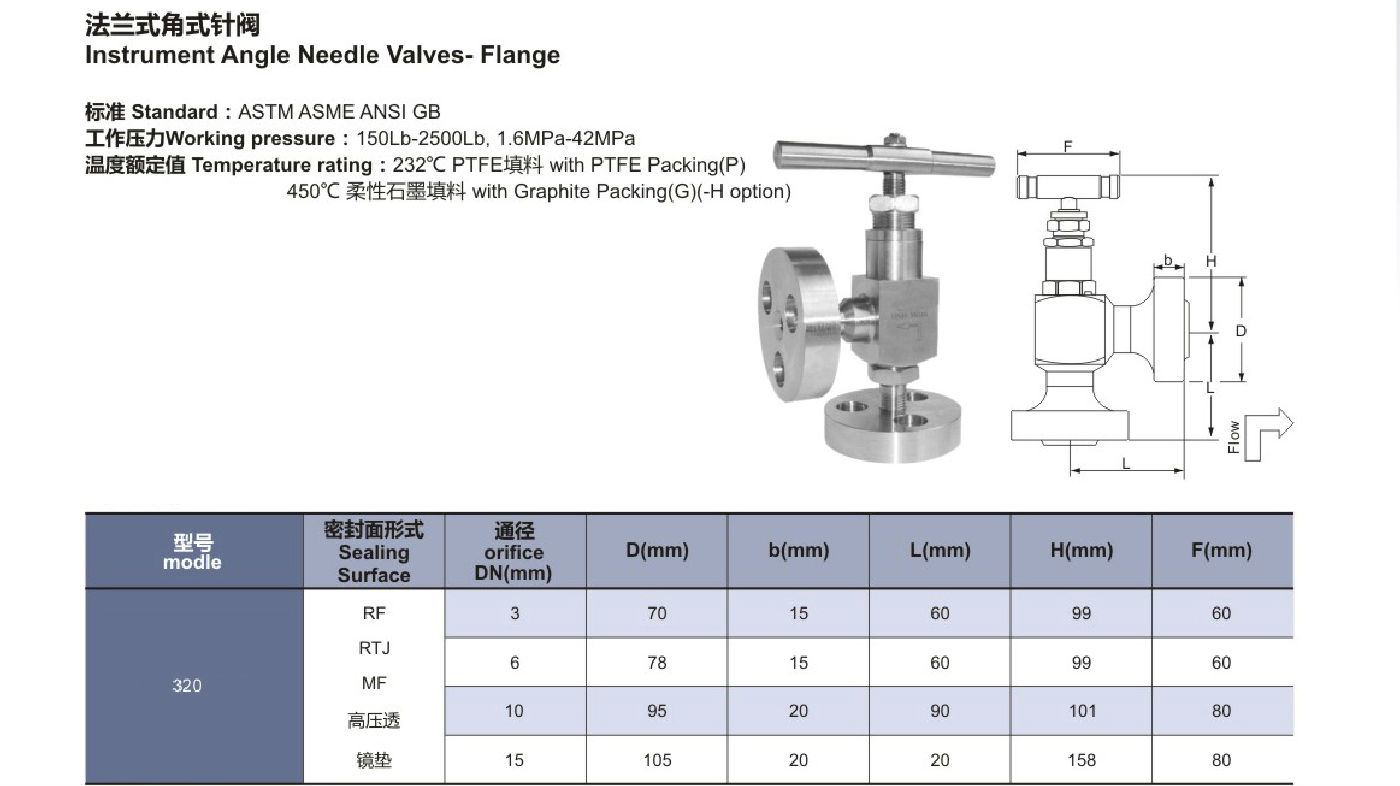

进口法兰角式针型阀数据
