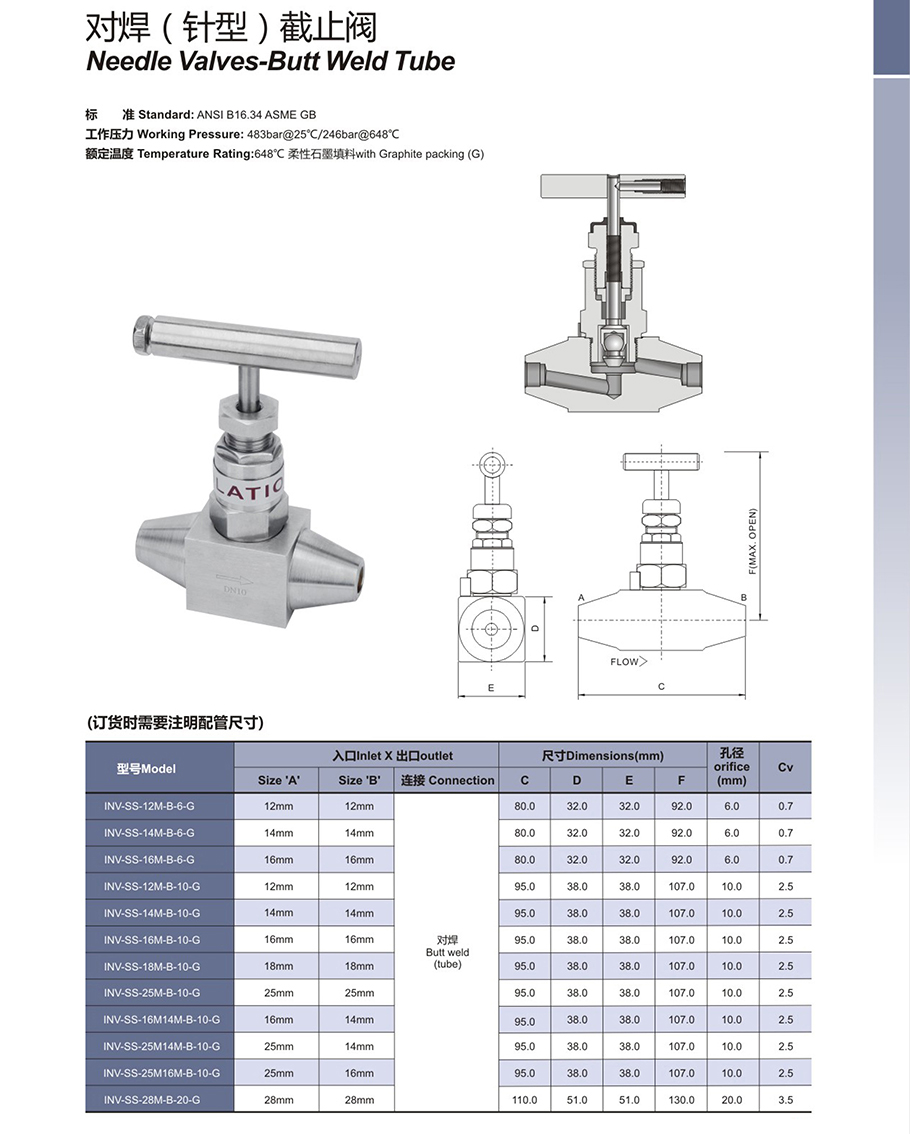

美国VETI/威迪品牌进口电站焊接针型阀这种紧凑且经济型的1系列连体对焊截止阀是按照高的标准生产的。设计扭矩低，即轻便又易于操作。硬座STL压力1000PSI(414BAR)。其高精密度的金属阀盖与阀体密封以使它适合高压的工作要求。
进口电站焊接针型阀设计特征DesignFeatures
1、紧凑而轻便；
2、柔性石墨密封压力装置，阀杆操作时无泄漏；
3、螺纹下的密封填料可以防止螺纹被流体介质所腐蚀；
4、两个流量口，有合适的流量方向。
进口电站焊接针型阀技术参数
工作温度：硬座STL+石墨≤570℃。
入口密封按标准设置。
可灵活更换的填料从而延长其使用时间。
所有主要元件的原材料都是的。
通过静压测试。
倒关密封延长填料时间。
所有材料性能结构都达到NACEMR-01-75新版本要求。
零件材料 Materials of main parts
|
序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
3 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
5 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
6 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
带帽螺母Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
