美国VETI/威迪品牌进口卡箍式气动角座阀通常用于短时间频繁启动，具有反应灵敏，动作准确,密封性能可靠等特点,是自动控制系统中常见的管路开关阀。
进口卡箍式气动角座阀工作原理
在非工作的状态时，由于弹簧力作用，阀门常闭（开）。
当执行器活塞在压缩气体作用时，阀门打开（关闭）。
双作用形式靠压缩气体控制阀门开关。
进口内螺纹气动角座阀产品特征
流量大，流阻小，无水锤；
Y型设计，增加30%流量；
阀杆自动校正，自润滑，免维护；
气缸采用不锈钢材质或聚酰胺PA能满足在恶劣的环境中使用更加好；
可任意位置安装，可360°旋转；
自动调节双层填料密封盖，加长防锤形导向和防尘密封圈,工作时间长。

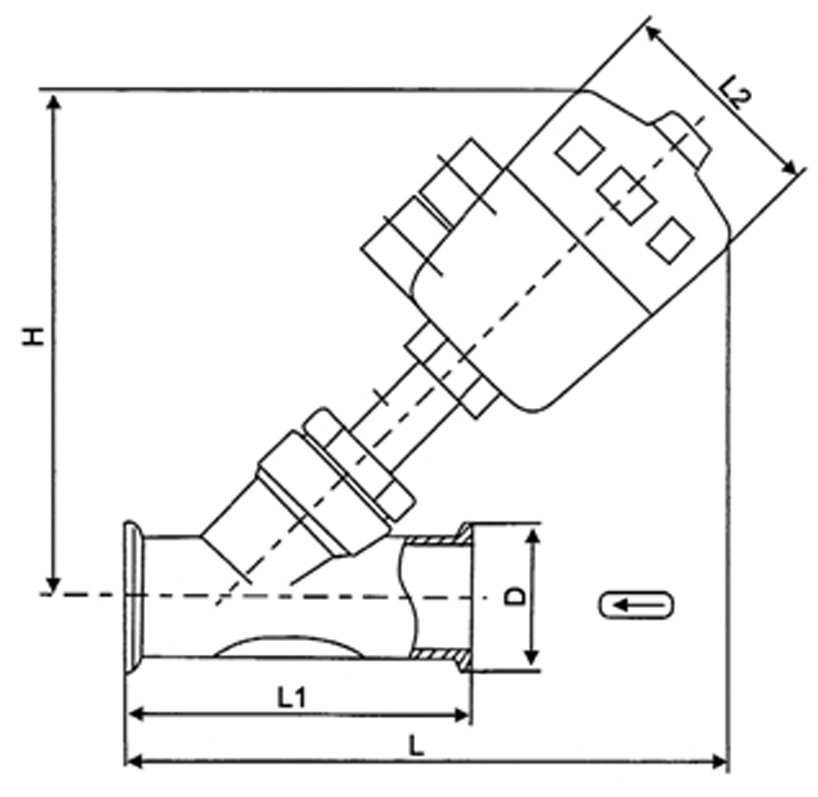

进口卡箍式气动角座阀外形尺寸
| DN | L | L1 | L2 | H | D | 执行器 |
| 15 | 180 | 120 | 64 | 137 | 50.5 | 50 |
| 20 | 185 | 140 | 64 | 145 | 50.5 | 50 |
| 25 | 210 | 160 | 80 | 173 | 50.5 | 63 |
| 32 | 240 | 176 | 80 | 210 | 50.5 | 63 |
| 40 | 250 | 190 | 80 | 260 | 50.5 | 63 |
| 50 | 330 | 210 | 100 | 301 | 64 | 80 |
| 接口(英寸) | 内孔（mm） | KV值（m3/h） | 最大工作压力(bar) | 要求最小控制压力(bar) | 执行机构尺寸￠mm |
| G3/4 | 20 | 8.0 | 0-16 | 2.7 | 50 |
| G1 | 25 | 19.0 | 0-16 | 2.0 | 63 |
| G1 1/4 | 32 | 27.5 | 0-16 | 2.0 | 63 |
| G1 1/2 | 40 | 42.0 | 0-16 | 2.0 | 63 |
| G2 | 50 | 52.0 | 0-16 | 2.0 | 80 |
| G2 1/2 | 65 | 77.0 | 0-14 | 1.6 |
100 |
进口卡箍式气动角座阀参数
管道压力：0～16Bar
气源压力：3～8Bar
控制气体：空气或中性气体
阀体材质：CF8/304，CF8M/316
密封材质：PTFE
气缸材质：CF8/304，聚酰胺PA
介质温度：-20℃～150℃，-20℃～220℃
环境温度：-20℃～80℃
介质粘度：≤600mm2/S
控制方式：单作用常闭，单作用常开，双作用，手动
连接方式：G螺纹，NPT螺纹
适用介质：水，酒精，油品，蒸汽，燃气，气体，液体，有机溶剂，酸碱容剂
可选配件：接近开关，电磁阀，手动行程限位，智能定位器
进口卡箍式气动角座阀典型应用：啤酒饮料罐装设备、化工行业、印染纺织、高温灭菌、气体工业、发泡机械、制药及医疗设备、水及污水处理等。
