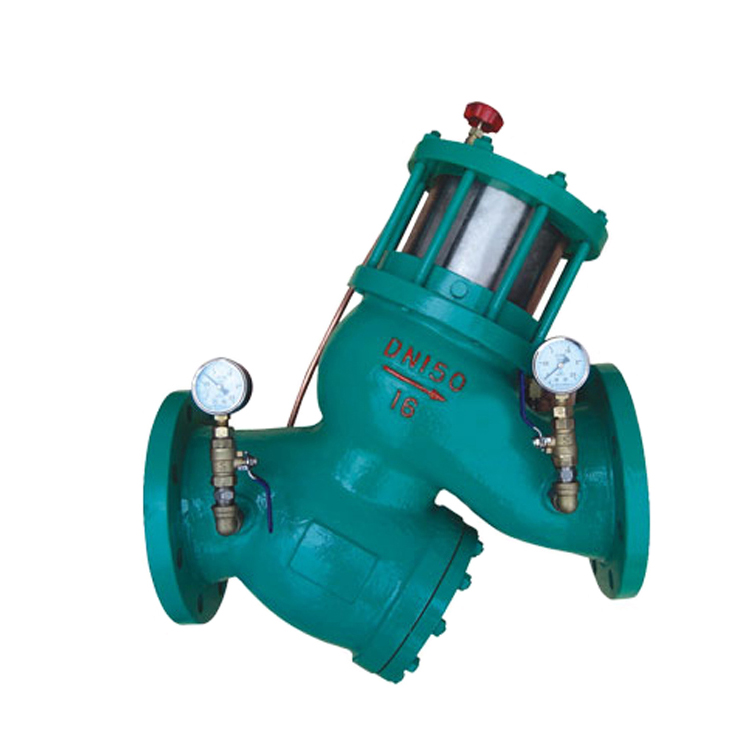

美国VETI/威迪品牌进口过滤活塞式可调减压阀由主阀(包括活塞缸)、导阀、控制管路或电器原件等组成。是利用管路中的水压自动操作主阀瓣的上下移动,控制阀门的开度,调节下游压力,使下游压力维持在导阀弹簧设定值上,当下游压力超过设定值时,减压阀将自动关闭。不管进口压力怎样波动,都可输出稳定出口压力,不管下游流量怎样变换,都能维持出口稳定在导阀设定值之上,同时通过导阀调节的出口压力调节范围大,可达到阀前压力10-80％。一般用于生活给水、消防及工业给水系统、一般用于生活给水、消防及工业给水系统。
进口过滤活塞式可调减压阀产品特点
1.毕托管向极民感的限流导阀传递压信号,无孔板孔口节流,无压力损失,节能；
2.限流导阀中有极灵敏的弹簧对流量进行调节,操作简单而且准确；
3.Y形宽体阀腔,流阻小.抗汽蚀性强；
4.介质自身压力自控,无需外供驱动源；
5.主阀体的进口法兰与阀座之间设了过滤器,节省投资成本和安装费用；
6.内外表面均喷浍环保涂层.确保产品的防府蚀及安全性。
进口过滤活塞式可调减压阀技术参数
|
公称压力(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
调压范围(MPa) |
缓闭时间(S) |
低动作压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60 |
≥0.07 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
0.15-1.4 |
||||
|
2.5 |
3.75 |
2.75 |
0.2-2.0 |
进口过滤活塞式可调减压阀零部件材料表
|
零件名称 |
材质 |
|
阀体、阀盖 |
铸铁、铸钢 |
|
阀座 |
锡青铜、不锈钢 |
|
阀瓣 |
碳钢、不锈钢+丁腈橡胶 |
|
阀杆 |
铝青钢、铬不锈钢 |
|
活塞 |
铬不锈钢+丁腈橡胶 |
|
过滤网 |
不锈钢 |
|
弹簧 |
不锈钢 |
进口过滤活塞式可调减压阀结构尺寸
|
公称通径 DN |
尺寸(公称压力PN=1.6Mpa） |
||||||
|
L |
H |
D |
K |
N-￠ |
H1 |
H2 |
|
|
40 |
270 |
400 |
150 |
110 |
￠18*4 |
155 |
236 |
|
50 |
270 |
400 |
160 |
125 |
￠18*4 |
155 |
236 |
|
65 |
290 |
410 |
185 |
145 |
￠18*4 |
165 |
250 |
|
80 |
360 |
425 |
200 |
160 |
￠18*8 |
180 |
280 |
|
100 |
400 |
460 |
220 |
180 |
￠18*8 |
210 |
310 |
|
125 |
470 |
550 |
250 |
210 |
￠18*8 |
240 |
370 |
|
150 |
535 |
610 |
285 |
240 |
￠23*8 |
260 |
413 |
|
200 |
670 |
772 |
340 |
295 |
￠23*12 |
330 |
510 |
|
250 |
780 |
935 |
405 |
355 |
￠27*12 |
410 |
568 |
|
300 |
895 |
1000 |
460 |
410 |
￠27*12 |
485 |
1075 |
|
350 |
1000 |
920 |
520 |
470 |
￠27*12 |
260 |
不带过滤器 |
|
400 |
1120 |
1145 |
580 |
525 |
￠30*12 |
290 |
不带过滤器 |
进口过滤活塞式可调减压阀安装示意图
