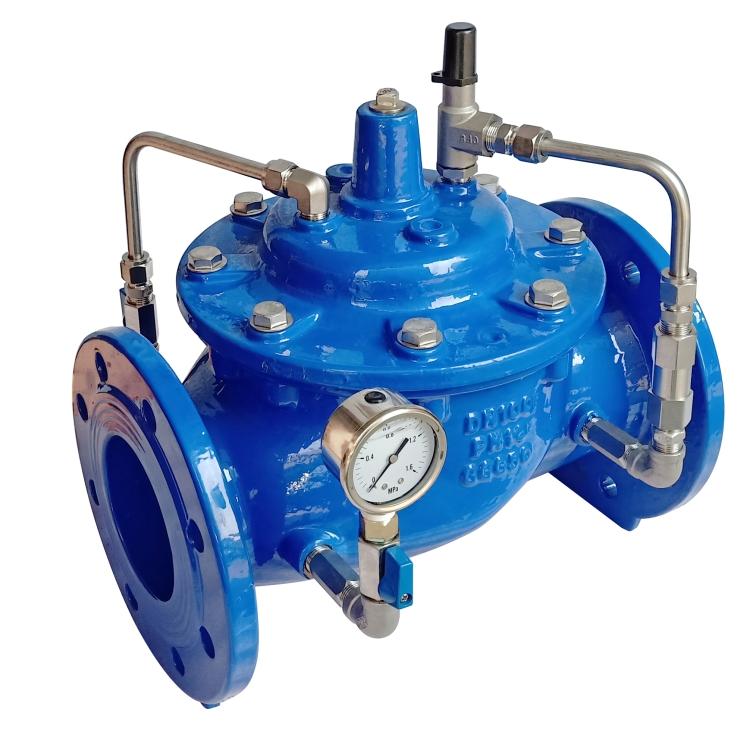

美国VETI/威迪品牌进口缓闭式止回阀由主阀、单向阀、针型阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到较好的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的消果。缓闭止回阀利用水力自力控制，一般不需要其它装置和能源，保养简便，开启及缓闭平稳。缓闭止回阀产品用于高层建筑、生活区等供水管网系统及城市供水工程。
进口缓闭式止回阀工作原理
当阀门从阀前端给水时，水通过微型过滤器、针型阀、单向阀进入主阀控制室，再经过球阀排水下游。因为针型阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力减低，作用于主阀盘下端的阀前压力打开主阀向下游供水。当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。
进口缓闭式止回阀技术参数
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
进口缓闭式止回阀零件材料
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
WCB |
|
阀座 阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
单向阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |
进口缓闭式止回阀结构图
进口缓闭式止回阀连接尺寸(PN 1.0-2.5MPa)
|
公称通径DN |
L |
H |
H1 |
A |
B |
|
50 |
250 |
260 |
90 |
170 |
170 |
|
65 |
280 |
285 |
98 |
180 |
180 |
|
80 |
310 |
295 |
110 |
190 |
190 |
|
100 |
350 |
315 |
120 |
200 |
200 |
|
125 |
400 |
335 |
145 |
215 |
215 |
|
150 |
450 |
390 |
155 |
230 |
230 |
|
200 |
550 |
460 |
190 |
255 |
255 |
|
250 |
650 |
520 |
250 |
295 |
295 |
|
300 |
800 |
620 |
290 |
325 |
325 |
|
350 |
900 |
650 |
330 |
380 |
380 |
|
400 |
1000 |
710 |
360 |
415 |
415 |
|
450 |
1000 |
750 |
445 |
435 |
435 |
|
500 |
1100 |
800 |
495 |
460 |
460 |
|
600 |
1100 |
900 |
550 |
520 |
520 |
