美国VETI/威迪品牌进口活塞式缓闭止回阀主要安装与水池或高架的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水。液位控制竞确，不受水压干扰；活塞式遥控浮球阀可随水池的高度及使用空间任意位置安装，使用时间长。活塞式阀门性能可靠，强度高、动作平稳。关闭严密可靠，阀体采用流线型设计，流体阻力小，流量大；使用维护方便，主阀安装在水池外面，调试检验方便，维修简单。
进口活塞式缓闭止回阀工作原理
1.当水泵开启时，水通过导管进入中腔，推动活塞上升，主阀开关。当水泵停止工作时，活塞在回水压力下降，由于进口处针形阀比出口球阀流量小，因此活塞缓慢下降，主阀也随之缓慢关闭。
2.一阀兼具电动阀，逆止阀和水锤销除器，可以有效地提高供水系统的安全可靠性。
进口活塞式缓闭止回阀产品特点
1、销除水锤消果好。将缓开、速闭销除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生；
2、操作方便。只需操作水泵电机启闭按扭，阀门即按照水泵操作规程实现自动开闭；
3、节能好。阀体采用了全通道流线型直流式设计，压力损失小、流量大、具体积小、重量轻。
进口活塞式缓闭止回阀零件材质
|
零件名称 |
材质 |
|
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
|
阀座 |
锡青铜、不锈钢 |
|
阀瓣 |
碳钢、不锈钢+丁腈橡胶 |
|
阀杆 |
铝青钢、铬不锈钢 |
|
活塞 |
铬不锈钢+丁腈橡胶 |
|
过滤网 |
不锈钢 |
|
弹簧 |
不锈钢 |

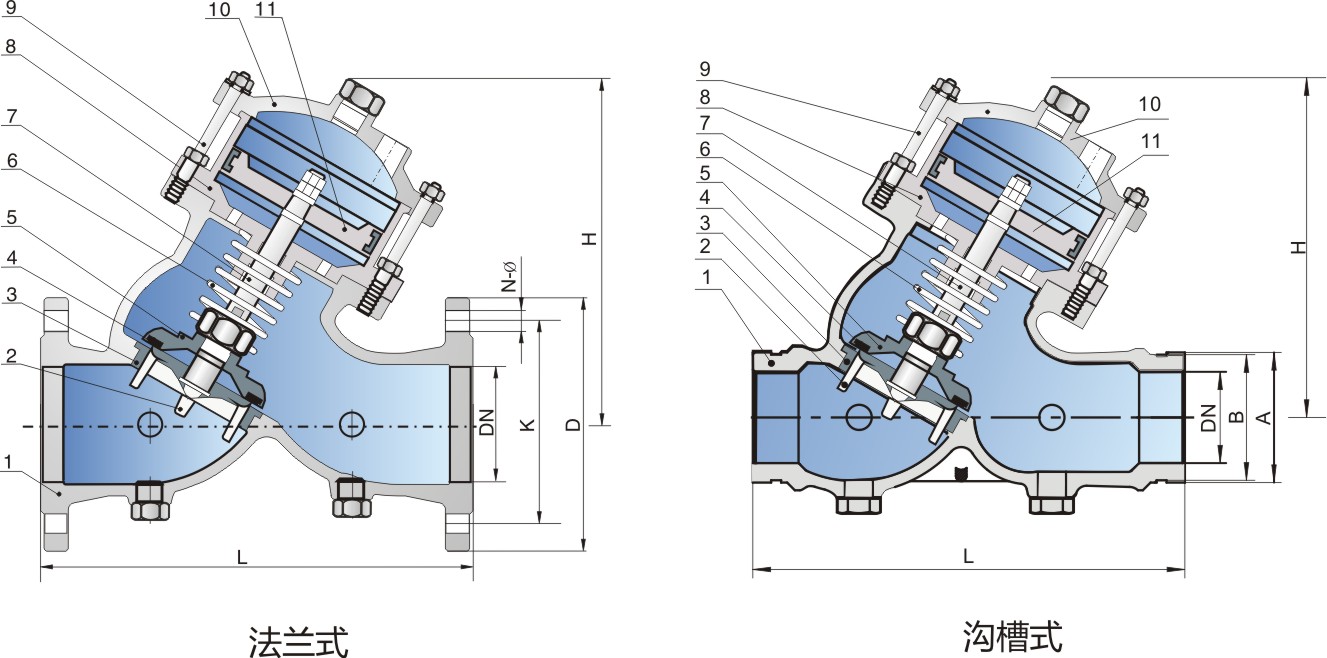

进口活塞式缓闭止回阀外形尺寸
|
公称通径 |
L |
H |
G |
D |
D1 |
n-Φd |
||||||
|
PN10 |
PN16 |
PN25 |
PN10 |
PN16 |
PN25 |
PN10 |
PN16 |
PN25 |
||||
|
40 |
340 |
236 |
155 |
150 |
110 |
4-18 |
||||||
|
50 |
340 |
236 |
155 |
160 |
125 |
4-18 |
||||||
|
65 |
355 |
250 |
165 |
180 |
145 |
4-18 |
8-18 |
|||||
|
80 |
384 |
280 |
180 |
195 |
160 |
4-18 |
8-18 |
8-18 |
||||
|
100 |
415 |
310 |
210 |
215 |
230 |
180 |
190 |
8-18 |
8-23 |
|||
|
125 |
500 |
360 |
240 |
245 |
270 |
210 |
220 |
8-18 |
8-25 |
|||
|
150 |
542 |
413 |
260 |
285 |
300 |
240 |
250 |
8-23 |
8-25 |
|||
|
200 |
670 |
510 |
330 |
335 |
360 |
295 |
310 |
8-23 |
12-33 |
12-25 |
||
|
250 |
806 |
668 |
410 |
390 |
405 |
425 |
350 |
355 |
370 |
12-33 |
12-25 |
12-30 |
|
300 |
945 |
875 |
485 |
440 |
460 |
485 |
400 |
410 |
430 |
12-23 |
12-25 |
16-30 |
|
350 |
800 |
980 |
270 |
500 |
520 |
550 |
460 |
470 |
490 |
16-23 |
16-25 |
16-30 |
|
400 |
980 |
1050 |
300 |
565 |
580 |
620 |
515 |
525 |
550 |
16-25 |
16-30 |
16-34 |
|
450 |
980 |
1150 |
325 |
615 |
640 |
/ |
565 |
585 |
/ |
20-25 |
20-30 |
/ |
|
500 |
110 |
1250 |
345 |
670 |
705 |
/ |
620 |
650 |
/ |
20-25 |
20-34 |
|
进口活塞式缓闭止回阀安装示意图
