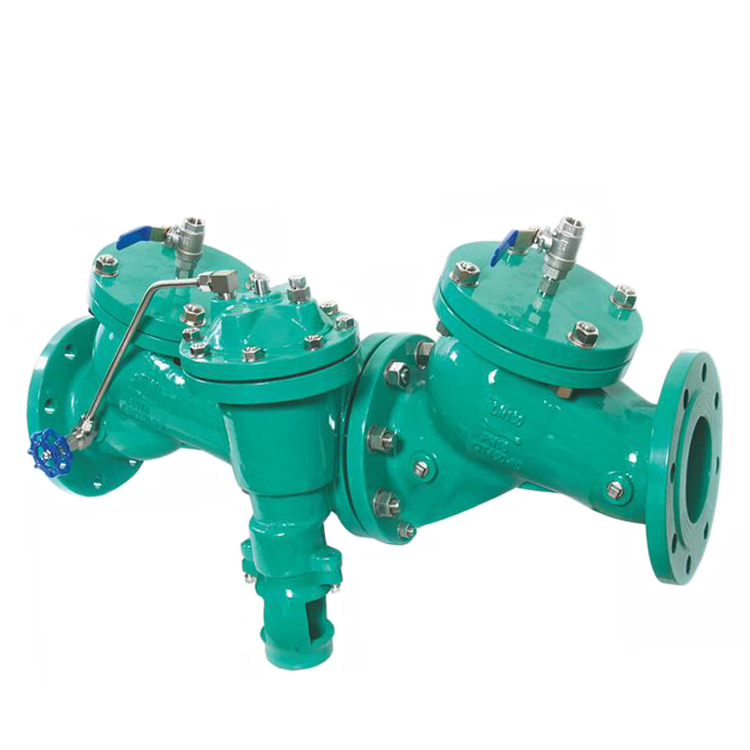

美国VETI/威迪品牌进口倒流防止器是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与一止回阀进口端连接。一、二止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。普通型防污隔断阀为多重止回密封串联组成。

  （如下图所示）

进口倒流防止器工作原理

   安全型倒流防止器工作原理
  1.当生活用水从一止回系统经过排水器到二止回阀系统出口向用户供水，一止回系统进口高压水进入排水器隔膜上腔使排水器关闭，保证隔膜下腔与一止回阀正常供水。
  2.当阀后管路无用户，水静止，如进口压力不变，因前后存在压差，所以排水器仍呈关闭状态。
  3.当供水过程中供水压力不断下降，其前后压差下降到一定值时，则排水器隔膜上部压力下降，弹簧推动阀轴向上，排水器开启泄压，泄压到与进口压力恢复一定压差值时，排水器关闭。当进口压力下降零或负压时，排水器完全打开，水排出，空气从排水器进入真空腔，从而防止产生虹吸倒流现象。
  4.当倒流防止器之后管网压力升高，超过阀前进口压力时，如二止回阀密封完好无渗漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压，如二止回阀密封被破坏产生泄漏，二止回阀之前压力升高，造成排水器隔膜上下压差减小，排水器打开排水泄压，此时如一止回阀密封同时破坏，由于二止回阀倒流回的高压水已泄压减压，也不会倒流回一止回阀。
  普通型倒流防止器工作原理
  （1）正常供水：
  生活水从一止回阀经过排水器到二止回阀出口向用户供水，一止回阀进口高压水通过高压软管进入排水器隔膜上腔，而隔膜下腔与一止回阀出口(二止回阀进口)相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防止隔断阀正常供水;当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态。如进口压力下降，共前后压差下降到一定值时，弹簧推动阀瓣向上，排水器又开启泄压，泄压到与进口压力恢复一定压差时，排水器又关闭。
  （2）密封失灵时：
  倒流防止器之后管网压力升高，超过阀前进口压力时，如二止回阀密封完好无滲漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当二止回阀密封破坏产生滲漏，二止回阀之前压力升高，造成排水器个膜上下压力并减小，排水器打开，排水泄压;此时，如一止回阀同时密封被破坏，有于二止回阀倒流回的高压水已泄压减压，故不会倒流地一止会阀。

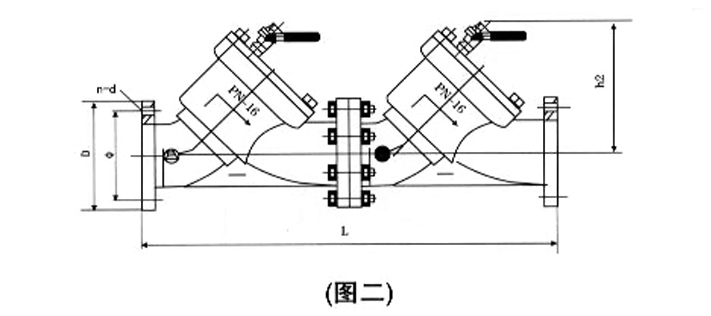

进口倒流防止器外形尺寸

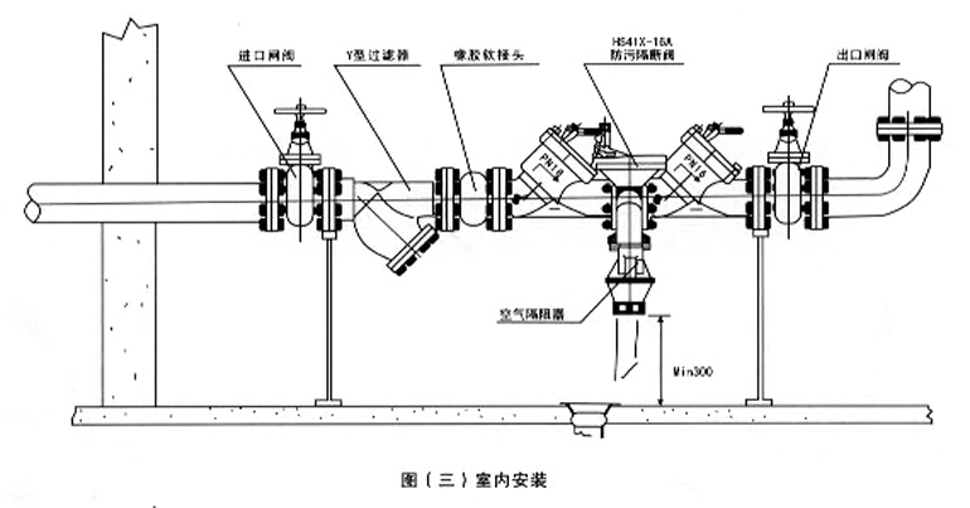

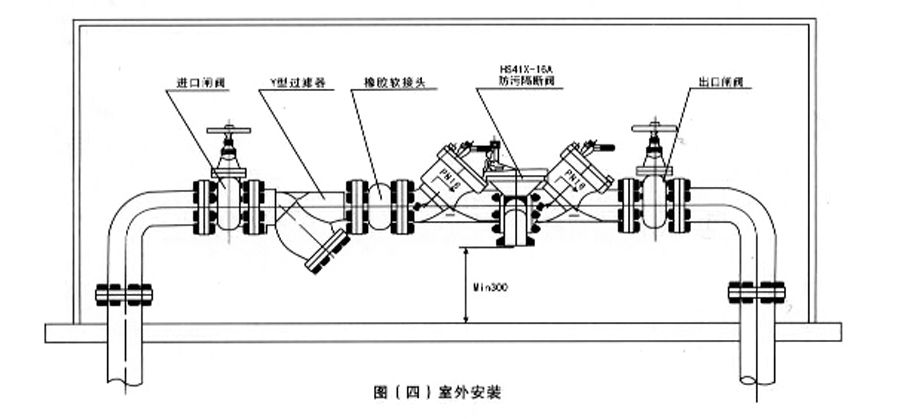

进口倒流防止器安装要求及示意图
  1.进口倒流防止器须水平安装，安装地点环境应清洁，有维护空间，安全排水器或（空气隔阻器）出口离地面主度大于300mm，并不被水或杂物所淹没。
  2.安装地域应设排水设施。
  3.阀前应装闸阀（蝶阀）过滤器及橡胶软接头（或伸缩器），阀后装闸阀（蝶阀）。其示意图如下：（图三图四）
