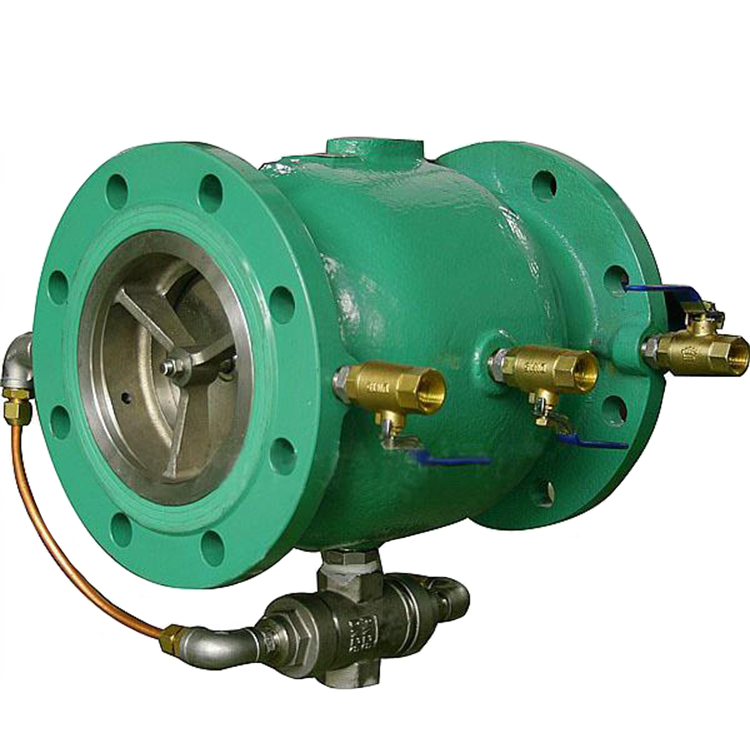

美国VETI/威迪品牌进口低阻力倒流防止器主要用于城镇供水管网与各类用户管网之间,或者生活饮用水与中水、消防水、空调水、绿化水等异质水系统之间交叉连接时的有效隔断,或者无负压设备的配套安装,能够严格防止倒流污染的发生,是确保生活饮用水卫生的安全装置。
进口低阻力倒流防止器工作特点
1.采用直通式流线型设计,水头损失小、节能好;
2.排水器采用对夹式,排放控制装置和排水口在下且中腔无障碍设计,减小了流体阻力,减低了压力损失,停止供水时,中腔不存水,排水好;
3.当进口压力低于出口压力时,倒流防止器关闭,排水器自动开启,并始终处于开启状态,中间腔与大气相通,实现空气隔断,隔断性能安全可靠;
4.当停止供水时,一、二止回阀阀瓣的密封力会自动增大,有效提高密封可靠性;
5.顶部设有吊环方便安装。
进口低阻力倒流防止器产品参数
驱动方式:自动
连接形式:法兰
结构形式:隔膜式
密封结构:NBR
压力范围:1.0-2.5MPa
公称通径:DN50-300
常用材质:铸钢、不锈钢
进口低阻力倒流防止器外形尺寸
通径DN |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
DN 125 |
DN 150 |
DN 200 |
DN 250 |
DN 300 |
L1 |
190 |
210 |
225 |
250 |
250 |
340 |
400 |
460 |
540 |
H1 |
132 |
142 |
150 |
160 |
160 |
192 |
220 |
252 |
280 |
H2 |
160 |
166 |
176 |
195 |
195 |
235 |
266 |
305 |
350 |
B1 |
83 |
93 |
100 |
110 |
110 |
143 |
170 |
203 |
230 |
B2 |
133 |
143 |
170 |
180 |
180 |
213 |
240 |
273 |
400 |
