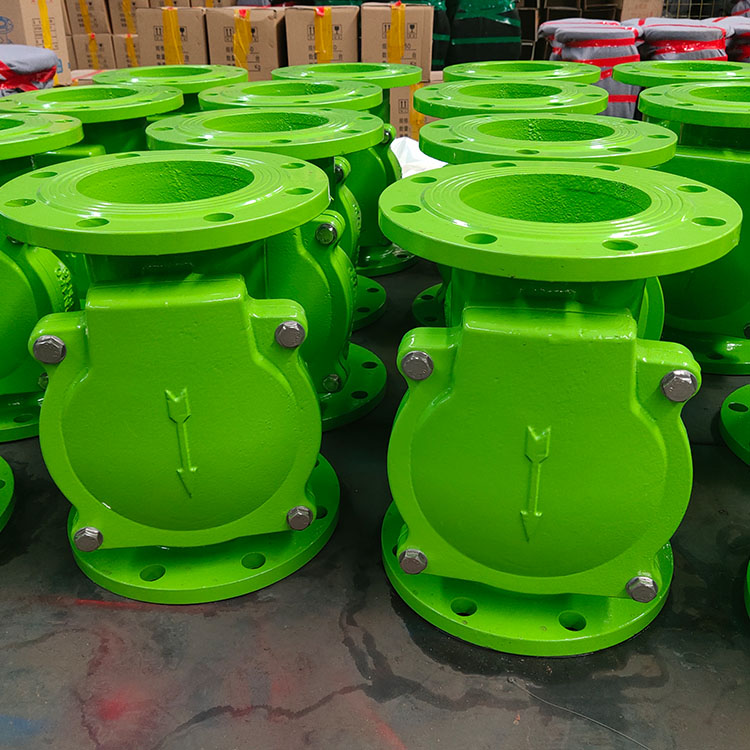

美国VETI/威迪品牌进口橡胶瓣止回阀由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关时间可达100万次。采用全流面积设计，具有水头损失小，不易堆积杂物，维修简便等特性。主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。
进口橡胶瓣止回阀工作原理
采用内装摇臂旋启式结构，阀瓣绕转轴作旋转运动，阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
进口橡胶瓣止回阀产品特点
1.具有水头损失小，不易堆积杂物，维修简便等特性。
2.该阀采用全流面积式设计，具有水头损失小，不易堆积杂务，维修简便等特性。
3.该阀主要适用于给排水系统，可安装于出水口处，以防止倒流及水锤对泵损害。
4.橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关时间可达100万次。
进口橡胶瓣止回阀零件材料
|
零件名称 |
阀体 |
阀盖 |
阀瓣 |
|
材料 |
铸铁 |
铸铁 |
钢材+强化尼龙布 |
进口橡胶瓣止回阀密封试验压力
|
型号 |
公称压力PN（MPa） |
密封试验压力（MPa） |
|
VETI-10 |
1.0 |
1.1 |
|
VETI-16 |
1.6 |
1.76 |
进口橡胶瓣止回阀外形尺寸(法兰连接尺寸按GB4216的规定)
|
|
DN |
L |
D |
D1 |
dn |
n |
|
VETI-10/16 |
50 |
203 |
165 |
125 |
17.5 |
4 |
|
65 |
216 |
185 |
145 |
17.5 |
4 |
|
|
80 |
241 |
200 |
160 |
17.5 |
8 |
|
|
100 |
292 |
220 |
180 |
17.5 |
8 |
|
|
150 |
356 |
285 |
240 |
22 |
8 |
|
|
200 |
495 |
240 |
295 |
22 |
8 |
|
|
250 |
622 |
395 |
350 |
22 |
12 |
|
|
300 |
698 |
445 |
400 |
22 |
12 |
|
|
350 |
787 |
505 |
460 |
22 |
16 |
|
|
400 |
914 |
565 |
515 |
22 |
16 |
|
|
450 |
978 |
615 |
565 |
26 |
20 |
|
|
500 |
978 |
670 |
620 |
26 |
20 |
|
|
600 |
1295 |
780 |
725 |
30 |
20 |
