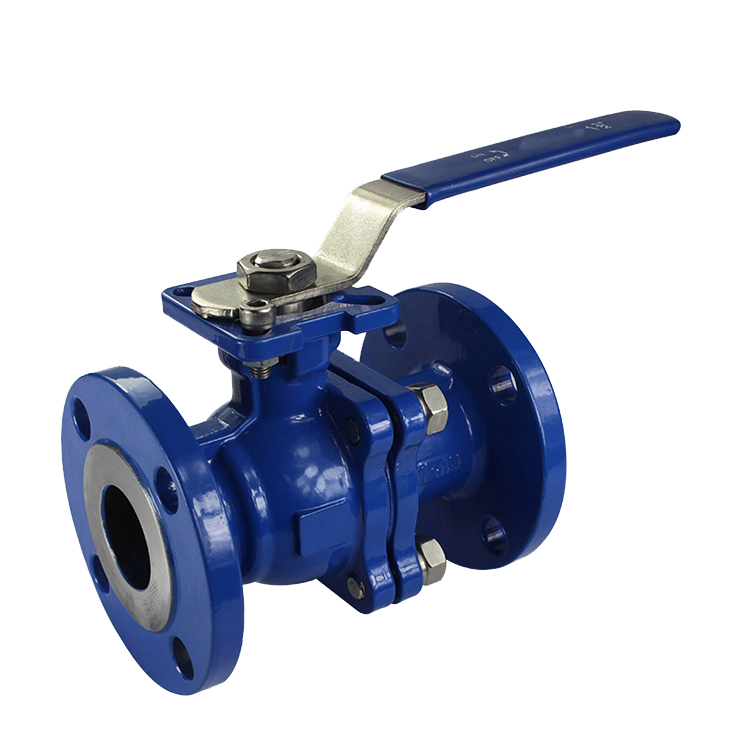

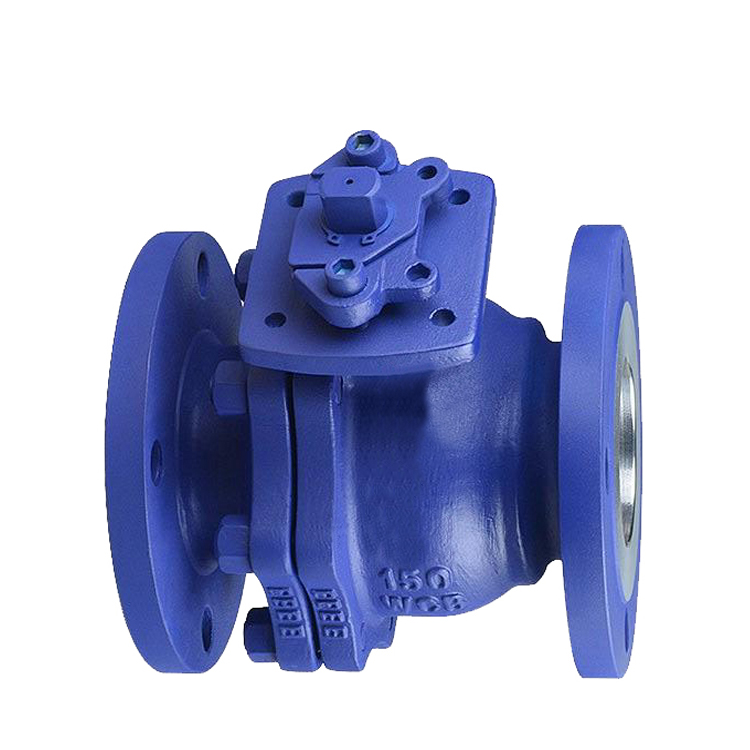

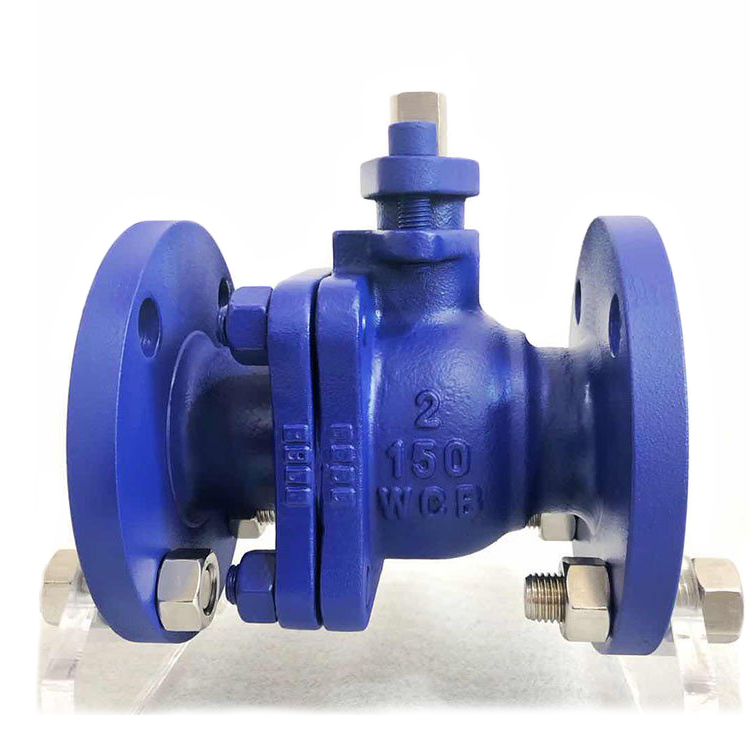

进口法兰式球阀-进口法兰球阀品牌商-美国VETI/威迪阀门
  • 品牌:VETI/威迪
  • 产地:美国
  • 发布日期: 2020-07-18
  • 更新日期: 2023-09-24
产品详请

        美国VETI/威迪品牌进口法兰球阀结构分为浮动式,固定式设计制造标准是API600、API602,整体硅溶胶精密铸造阀体,阀体表面精细、美观,无需打磨。可设计成防静电,耐火结构,阀体等部件选用优质不锈钢并经酸洗、钝化,检查和试验用不含油脂的纯净自来水进行高压密封试验,此类球阀不仅操作快速灵便,流阻小,安全可靠,而且使用时间长(密封副冲刷小),在管路中主要用来做切断、节流的作用。


进口法兰球阀结构特征
   防止误操作手柄
  阀门的开、关常常是通过手柄的位置来确认,手柄与管道平行为开阀、垂直为关阀。但普通球阀手柄与阀杆的连接是扁四方,容易因手柄与阀杆的连接错误而造成阀门的误操作。而特技浮动型球阀手柄与阀杆的连接是扁平方不可能造成手柄的连接错误,更不会出现误操作。
  锁定机构
  手动球阀在全开、全关位置,可用锁锁定,以防非工作台人员扳动手柄,造成阀门的误动作。也可防止因管线震动,或不可测的因素造成阀开或关,出现事故。特别是对于易爆油、化学药品等工作管线、或者野外配管场合,具有更加有效的作用。
  防飞出阀杆凸肩
  为防止因阀门内压的异常升高而使阀杆飞出的危险,在阀杆的下部设置了凸肩,此外为防止火灾出现时,使阀杆密封盘根烧损后,出现泄漏,在阀杆下部凸肩与阀体接触处设置了止推轴承,形成倒密封座,防止泄漏,避免事故的扩大。对于普通球阀,若阀杆盘根烧损,或盘根压盖,螺栓有缺损,阀杆受内压的作用容易飞出,流体外溢,出现事故程度,这是安全要求所不允许的。
  防静电机能
  为防止由于球体及阀杆与TFE(或RPPL)的磨擦而产生静电,容易静电打火点燃易燃爆介质而出现工况事故。在阀杆与球体及球体与阀体之间设置了导静电弹簧,使静电通过管路导入地下,保证系统安全。
  耐火结构
  为防止因火灾或聚热的出现,使阀座烧损时,发生较大泄漏,而助长火势,特技球阀在球体和阀座间设置了防火密封环,当阀座烧损后,介质将球体迅速推向下游端的金属密封环上,形成金属—金属接触,起一定程度的密封,从而保证系统的安全。
  特殊阀座结构
  多年制造经验,设计出具有弹性力的双重密封阀座结构,对于高压,低压及真空状态均具有优良的密封性。
  无外漏阀体密封结构
  阀体与侧阀体的联接部是靠垫片密封,火灾、高温、震动及开、并扭矩的不均等因素,均可造成该处的外泄漏。除依靠垫片的密封外,特设计为阀体与侧阀体的金属—金属接触,形成金属密封,保证不外漏。


进口法兰球阀设计标准
  设计和制造标准按照:ASMEB16.34;
  结构长度按照:ASMEB16.10;
  连接端尺寸按照:ASMEB16.5;
  检验和测试按照:API598;
  防火设计按照:API607;

试验项目

壳体试验

密封试验

上密封试验

气密封试验

介质

单位

MPa

MPa

MPa

MPa

公称压力PN(MPa)

1.6

2.4

1 8

1 8

0.5-0.7

2.5

3.8

2.8

2.8

4.0

6.0

4.4

4.4

6.4

9.6

7.0

7.0

10.0

15.0

11.0

11.0

16.0

24.0

18.0

18.0

进口法兰球阀外形尺寸零件材料

名称

材料

阀体 /阀盖

CF8

CF3

CF8M

CF3M

WCB

LCB

WC6

WC9

C5

球体

CF8

CF3

CF8M

CF3M

WCB HCr

CF8

CF8

CF8

CF8

阀杆

F304

F304L

F316

F316L

2C13

F304

F304

F304

F304

阀座

PTFE/PPL

填料 /垫片

PTFE/PPL

石墨

螺栓

不锈钢

35CrMoA

螺母

不锈钢

45、35CrMoA

手柄

铸钢

1.6MPa连接尺寸

型号

公称通径 DN(mm)

尺寸(mm)

L

D

D1

D2

b-f

z-Φd

H

W

PN16

15

130

95

65

45

14-2

4-Φ14

65

115

20

140

105

75

55

14-2

4-Φ14

75

130

25

150

115

85

65

14-2

4-Φ14

85

150

32

165

135

100

78

16-2

4-Φ18

95

190

40

180

145

110

85

16-3

4-Φ18

105

230

50

200

160

125

100

16-3

4-Φ18

115

240

65

220

180

145

120

18-3

4-Φ18

145

280

80

250

195

160

135

20-3

8-Φ18

160

310

100

280

215

180

155

20-3

8-Φ18

185

330

125

320

245

210

185

22-3

8-Φ18

215

600

150

360

280

240

210

24-3

8-中23

245

800

200

400

335

295

265

26-3

12-Φ23

300

1000

250

450

405

355

320

30-3

12-Φ25

380

1200

2.5MPa连接尺寸

型号

公称通径 DN(mm)

尺寸(mm)

L

D

D1

D2

b-f

z-Φd

H

W

PN25

15

130

95

65

45

14-2

4-Φ14

65

115

20

140

105

75

55

14-2

4-Φ14

75

130

25

150

115

85

65

14-2

4-Φ14

85

150

32

165

135

100

78

16-2

4-Φ18

95

190

40

180

145

110

85

18-3

4-Φ18

105

230

50

200

160

125

100

20-3

4-Φ18

115

240

65

220

180

145

120

22-3

8-Φ18

145

280

80

250

195

160

135

22-3

8-Φ18

160

310

100

280

230

190

160

24-3

8-Φ23

185

330

125

320

270

220

188

28-3

8-Φ25

215

600

150

360

300

250

218

30-3

8-Φ25

245

800

200

400

360

310

278

34-3

12-Φ25

300

1000

250

450

425

370

332

36-3

12-Φ30

380

1200

4.0MPa连接尺寸

型号

公称通径 DN(mm)

尺寸 (mm)

L

D

D1

D2

D6

b-f

z-Φd

H

W

PN40

15

130

95

65

45

40

16-2

4-Φ14

70

115

20

140

105

75

55

51

16-2

4-Φ14

80

130

25

150

115

85

65

58

16-2

4-Φ14

90

150

32

180

135

100

78

66

18-3

4-Φ18

100

190

40

200

145

110

85

76

18-3

4-Φ18

110

230

50

220

160

125

100

88

20-3

4-Φ18

120

240

65

250

180

145

120

110

22-3

8-Φ18

150

280

80

280

195

160

135

121

22-3

8-Φ18

170

310

100

320

230

190

160

150

24-3

8-Φ23

190

330

125

360

270

220

188

176

28-3

8-Φ25

220

600

150

400

300

250

218

204

30-3

8-Φ25

250

800

200

550

375

320

282

260

38-3

12-Φ30

390

1200

6.4MPa连接尺寸

型号 Type

公称通径 DN(mm)

尺寸(mm)

L

D

D1

D2

D6

b-f

z-Φd

H

W

PN64

15

140

105

75

55

40

18-2

4-Φ14

75

115

20

160

125

90

68

51

20-2

4-Φ18

85

130

25

180

135

100

78

58

22-2

4-Φ18

95

150

32

200

150

110

82

66

24-2

4-Φ23

105

190

40

220

165

125

95

76

24-3

4-Φ23

120

230

50

250

175

135

105

88

26-3

4-Φ23

130

240

65

280

200

160

130

110

28-3

8-Φ23

160

280

80

320

210

170

140

121

30-3

8-Φ23

180

310

100

360

250

200

168

150

32-3

8-Φ25

200

330

125

381

295

240

202

176

36-3

8-Φ30

230

600

150

403

340

280

240

204

38-3

8-Φ34

260

800

200

502

405

345

300

260

44-3

12-Φ34

400

1200
