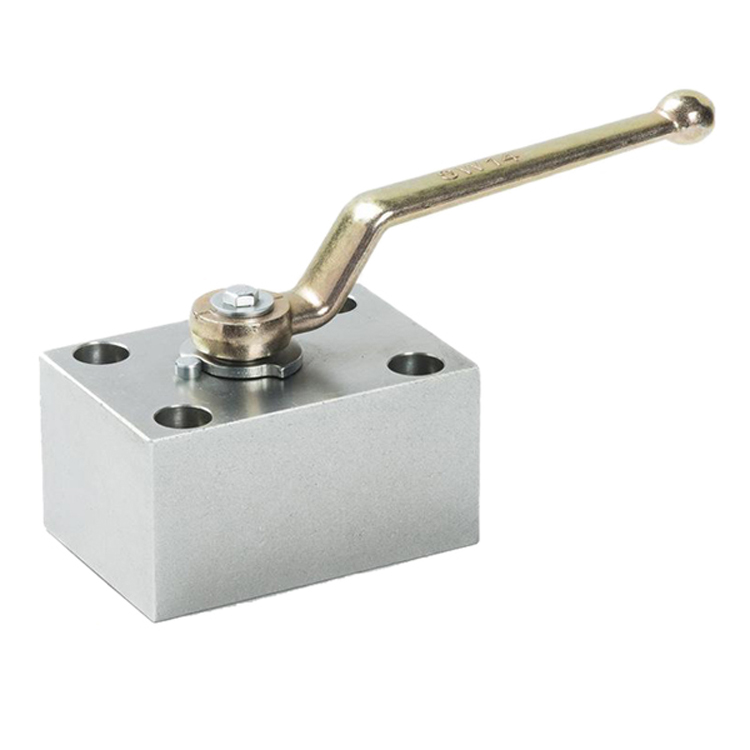

美国VETI/威迪品牌进口板式高压球阀分两通板式球阀、三通两通板式球阀。阀体、螺塞为碳钢材质，球芯密封为氟橡胶，手柄形式为钢质曲柄。公称压力为31.5MPa，三通为L型90°换向形式。

进口板式高压球阀工作原理
  进口板式高压球阀开关为旋转90度的动作，旋塞体为球体，在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。

进口板式高压球阀产品特点
  1.本阀耐压高，应用广，可用于控制水电站油、气、水管路系统的通断。
  2.主要用于开关、切断或接通管路中的介质，亦可用于流体的调节与控制。
  3.本阀结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲刷。 

进口板式高压球阀外形尺寸

进口板式高压球阀尺寸表

简略型号	DN	LW	L	L1	L2	L3	L4	L5	L6	L7	B	B1
VETI-PKH--06	06	06	64	8.5	17.5	59	25	8.5	35	35	40	27
VETI-PKH--10	10	9.5	77	7.5	27.5	70	29	10	44	55	55	40
VETI-PKH--16	16	16	110	8.5	41.5	100	43	17	58	83	60	45
VETI-PKH--20	20	20	126	10	48.5	117	54	20	69	97	70	51
VETI-PKH--25	25	23.5	145	10	57.5	135	64.5	24	81	115	80	60
VETI-PKH--32	32	30	177	12	68	165	75.5	29	96	136	100	78
VETI-PKH--40	40	38	200	30	56	185	80	30	112	112	130	95
VETI-PKH--50	50	48	245	38	68	220	106	38	136	136	149	112

简略型号	SW1	SW2	H	H1	H2	D	D1	D2	D3	A	S	O 形圈
VETI-PKH--06	09	22	37.5	30	7	6.6	11	6	11.7	1.6	23	8×2
VETI-PKH--10	09	30	58	40	8.5	9	13	9.5	15	2	31	10×2.6
VETI-PKH--16	09	41	72.5	52	11	9	13	16	25	2	43	20.29×2.62
VETI-PKH--20	12	41	88.5	60	11	10.5	16.5	20	30	2.5	50	23.39×3.53
VETI-PKH--25	12	46	97.5	65	11	10.5	17	23.5	35	2.5	55	28.17×3.53
VETI-PKH--32	14	55	118.5	80	12	13	19	30	40	2.5	67	32.92×3.53
VETI-PKH--40	14	65	118.5	93	12	17	25	38	48	3	77	42×3.5
VETI-PKH--50	14	／	129	110	12	22	33	48	55.4	2.9	88.5	49×3.5

简略型号	内六角螺栓DIN912	扭距 Nm（摩擦系数μ=0.14时）
VETI-PKH--06	M6-10.9	13
VETI-PKH--10	M8-10.9	30
VETI-PKH--16	M8-12.9	35
VETI-PKH--20	M8-12.9	60
VETI-PKH--25	M10-12.9	60
VETI-PKH--32	M12-12.9	110
VETI-PKH--40	M16-12.9	300
VETI-PKH--50	M20-12.9	600
