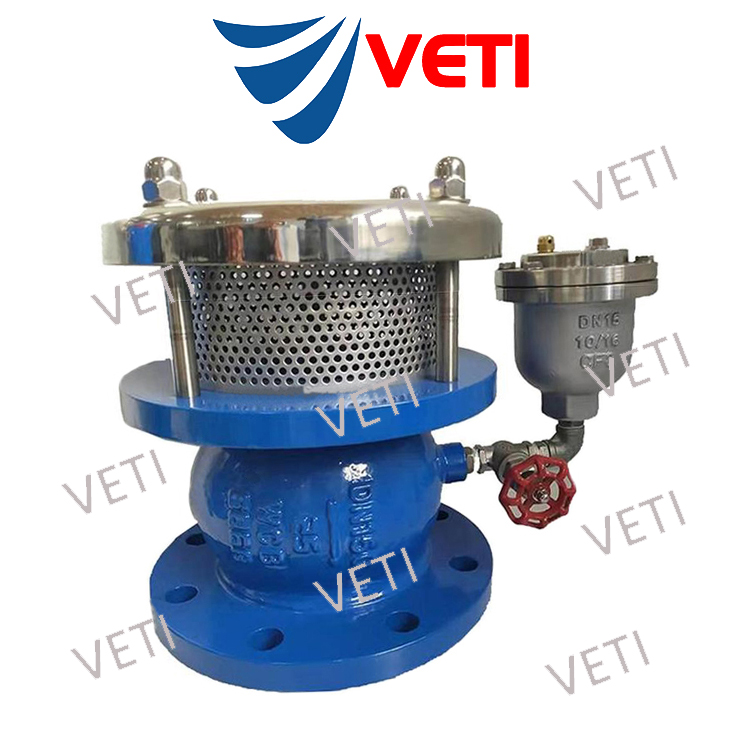

美国VETI/威迪品牌进口注气微排阀也叫真空破坏阀，做管道排气用，广泛应用于独立采暖系统、集中供热系统、采暖锅炉、空调、地板采暖及太阳能采暖系统等。由于水中通常溶有一定空气，而且空气的溶解度随着温度的升高而减少，水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚气柱，因此只要有水的补充，就会经常产生气体，这时就需要排气阀将管道中积压的气体给排出，以保证管道介质的流通无阻，防止积压的气体给管道带来的负压而产生的危害。
进口注气微排阀产品特点
1、浮筒采用低密度的PPR和复合材料，此材料即使长时间在高温水的浸泡下也不会产生变形，不会造成浮筒活动困难。
2、浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。
3、杠杆的密封端面部分采用弹簧支撑，可以随杠杆的运动相应伸缩，从而保证在不排气的情况下的密封性。
进口注气微排阀工作原理
进口注气微排阀一般都安装在系统制高点是因为当系统中有气体溢出时，气体会顺着管道向上爬，终聚集在系统的制高点。当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，气体压力上升大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，从而打开排气口；当气体排尽后，水位上升，浮筒也会随之上升，从而关闭排气口。同样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。
进口注气微排阀技术参数
|
公称通径DN（mm） |
50（2"）~350（14"） |
|
公称压力PN（Mpa） |
1.0~6.4 |
|
使用温度（℃） |
0~90 |
|
适用介质 |
水、污水 |
进口注气微排阀零部件材料
|
NO |
PARTS NAME |
MATERIAL |
|
1 |
阀盖/CAP |
QT450-10 |
|
2 |
阀杆/STEM |
304 |
|
3 |
阀瓣/CLACK |
304 |
|
4 |
弹簧/SPRING |
1.1269 |
|
5 |
阀体/BODY |
QT450-10 |
|
6 |
丝口球阀 |
304 |
|
7 |
微量排气阀 |
QT450-10 |
进口注气微排阀外形尺寸
|
口径 |
L |
D |
D1 |
D2 |
|
N-Φ |
|
50 |
180 |
165 |
125 |
102 |
18 |
4-18 |
|
65 |
190 |
185 |
145 |
122 |
18 |
8-18 |
|
80 |
210 |
200 |
160 |
138 |
20 |
8-18 |
|
100 |
225 |
220 |
180 |
158 |
20 |
8-18 |
|
125 |
250 |
250 |
210 |
188 |
22 |
8-22 |
|
150 |
270 |
285 |
240 |
212 |
22 |
8-22 |
|
200 |
310 |
340 |
295 |
268 |
24 |
12-22 |
|
250 |
370 |
405 |
355 |
320 |
26 |
12-26 |
|
300 |
380 |
460 |
410 |
378 |
28 |
12-26 |
