进口蒸汽柱塞阀-进口蒸汽柱塞阀品牌商-美国VETI/威迪阀门
  • 品牌:VETI/威迪
  • 产地:美国
  • 发布日期: 2020-07-15
  • 更新日期: 2023-09-24
产品详请

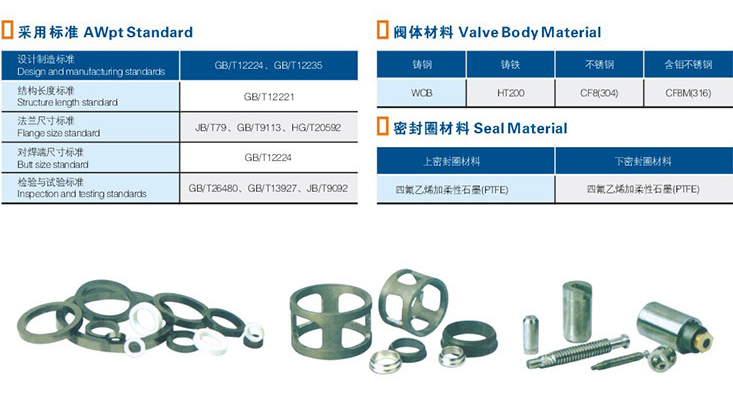

美国VETI/威迪品牌进口蒸汽柱塞阀是由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成,密封圈是柱塞阀的关键零件,它由聚四氟乙烯、石墨、高弹性胶等组成,经百万次往复运动测试,仍可提供良好的密封性能,当手轮旋转时,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。

进口蒸汽柱塞阀产品特点

1、耐磨、回弹性好;

2、具有良好复原特性;
3、开启力矩小,适用介质广;
4、密封面积大,性能可靠;
5、阀门启闭稳定,维修方便;
6、阀瓣有导向套的定位,在压力急剧变化时柱塞不会产生振动与旋转。

进口蒸汽柱塞阀工作原理

进口蒸汽柱塞阀的封闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成,密封作用由柱塞与密封圈紧密配合来到达,柱塞插在两只密封圈中,密封面积远大于普通截止阀;开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损,封闭时,柱塞刺进下密封圈,截断流道;敞开时,柱塞尽管脱离下密封圈,但仍藏在上密封圈内,保持与外界阻隔,不致发生走漏。

进口蒸汽柱塞阀性能规范

公称压力(MPa) 1.6 2.5 4.0 6.4 10.0
密封试验压力(MPa) 1.76 2.75 6.0 7.1 11.0
壳体试验压力(MPa) 2.4 3.75 4.4 9.6 15.0
适用温度(℃) ≤300℃
材料 阀体、柱塞、阀盖、支架 WCB,CF8,CF3
填料 柔性石墨,聚四氟乙烯
手轮 QT450-10
阀杆螺母 ZCuA110Fe3
阀杆 2Cr13,304SS
垫片 柔性石墨

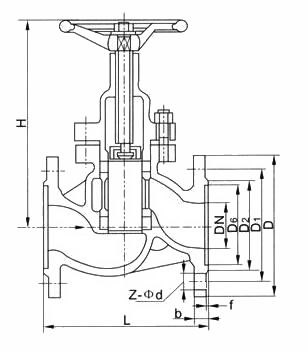

进口蒸汽柱塞阀结构尺寸

DN(mm)
尺寸(mm)
PN16
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 495 622 698 787 914
H 170 190 200 230 260 280 300 370 400 420 510 590 710 830 950 1080
W 100 100 120 140 160 180 200 240 270 310 340 400 520 640 760 900
D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580
K 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
D1 45 55 65 78 85 100 120 135 155 185 210 265 320 375 435 485
t 14 14 14 16 16 16 18 20 20 22 24 26 30 30 34 36
n-φ 4-14 4-14 4-18 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-25 12-25 16-25 16-30
重量(千克) 3.5 4.5 5.5 8 11.5 15 21 30 42 55 90 142 210 290 500
DN(mm)
尺寸(mm)
PN25
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 533 622 711 838 914
H 170 190 210 240 240 270 300 350 400 440 510 590 710 830 950 1080
W 100 100 110 140 160 180 200 240 270 310 330 400 520 640 760 900
D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
K 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
D1 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 505
t 16 16 16 18 18 20 22 22 24 28 30 34 36 40 44 48
n-φ 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34
重量(千克) 3.5 4.5 5.5 8 11.5 15 21 30 42.5 57 91 150 220 300 550
DN(mm)
尺寸(mm)
PN40
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 495 622 698 787 914
H 170 190 200 230 260 280 300 370 400 420 510 590 710 830 950 1080
W 100 100 120 140 160 180 200 240 270 310 340 400 520 540 780 900
D 95 105 115 135 145 160 180 195 230 270 300 375 445 510 570 655
K 65 75 85 100 110 125 145 160 190 220 250 320 385 450 510 585
D1 39 50 57 65 75 87 109 120 149 175 203 259 312 363 421 473
t 16 16 16 18 18 20 22 22 24 28 30 38 42 46 52 58
n-φ 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-23 8-25 8-25 12-30 12-34 16-34 16-34 16-41
