美国VETI/威迪品牌进口内螺纹蒸汽减压阀膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。本产品的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。
进口内螺纹蒸汽减压阀产品特点
内件不锈钢材质耐腐蚀强;
控制准确,有效面积大;
可安装和互换多个导阀;
可实现稳压控制;
无需外部动力,节约能源;
安装方便,调试容易;
准确控制制程压力,改善制程效率,提高产品质量;
多种控制组合,减少总的设备投资。
进口内螺纹蒸汽减压阀技术参数
公称压力
|
PN25
|
PMA允许压力
|
25bar g @ 120℃
|
TMA允许温度
|
232℃
|
TMI允许温度
|
-10℃
|
PMO工作压力*
|
17bar g
|
TMO工作温度
|
硬膜片 232℃
|
软膜片 120℃
|
|
TMIO工作温度
|
0℃ |
出口压力范围(barg)
|
0.2-1.7
|
冷态测试压力
|
38bar g |
进口内螺纹蒸汽减压阀零件材料
零件名称
|
零件材料
|
阀体 阀盖
|
WCB
|
阀座
|
2Cr13
|
阀瓣
|
2Cr13
|
阀杆
|
2Cr13
|
膜片
|
316
|
调节弹簧
|
60Si2Mn
|
主阀弹簧
|
50CrVA
|
进口内螺纹蒸汽减压阀流量系数(Cv)
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
Cv
|
2.5
|
5.5
|
8.1
|
12.0
|
17.0
|
28.0
|

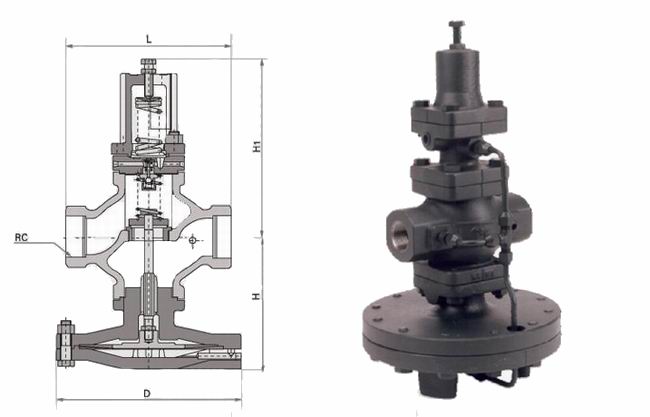

进口内螺纹蒸汽减压阀连接尺寸
DN
|
Rc
|
L
|
H1
|
H
|
D
|
15
|
1/2
|
147
|
221
|
133
|
185
|
20
|
3/4
|
154
|
224
|
136
|
185
|
25
|
1
|
160
|
235
|
145
|
207
|
32
|
1-1/4
|
180
|
236
|
156
|
207
|
40
|
1-1/2
|
200
|
238
|
176
|
255
|
50
|
2
|
230
|
246
|
183
|
255
|
进口内螺纹蒸汽减压阀调整步骤
进口内螺纹蒸汽减压阀压力调整步骤,按照以下步骤慢慢转动调节螺丝,即可完成设定。不当的调整操作可能形成水击或砰砰作响声等,可能对减压阀或其他设备造成损坏。
1、关闭减压阀前后截断阀,在保证安全阀不起跳的情况下,开启旁路管线截断阀并保持足够的时间,以完成利用流通介质对管道中的异物或锈层的吹扫去除。吹扫完成后,关闭旁路管线截断阀。
2、缓慢打开安装在减压阀前的截断阀,并调整减压阀后截断阀的开启度,保持管道有小流量通过。
3、松锁紧螺母,缓慢转动调整螺丝,并观察阀后的压力表,直到要求的设定植为止(顺时针转动压力上升,逆时针转动压力下降)。对于带手柄的型号,由于正常状态下,手柄处于自锁位置,因此调整压力时,应首先按下手柄,松开自锁,再缓慢转动调整螺丝,并观察阀后最近的压力表,直到要求的设定植为止(顺时针转动手柄时,阀后压力上升;逆时针转动手柄时,阀后压力下降。
4.缓慢打开减压阀后截断阀,并按照步骤3进一步调整阀后压力,直到要求的设定植为止。
5.完成调整后,拧紧锁紧螺母。对于带手柄的型号,拉出手柄,利用内部装置锁紧;如果手柄没有锁紧,左右转动手柄,即可完成自锁动作。
