美国VETI/威迪品牌进口波纹管式蒸汽减压阀适用于温度在200℃以下的蒸汽、空气、水无腐蚀性介质的管路上，使通过阀体的介质压力保持恒定，以适应工作需要。阀前进口压力P1由1.0-0.1MPa，减压阀后出口压力P2为0.4-0.05MPa，阀前与阀后的压力差不大于0.6MPa，也不应小于0.05MPa。

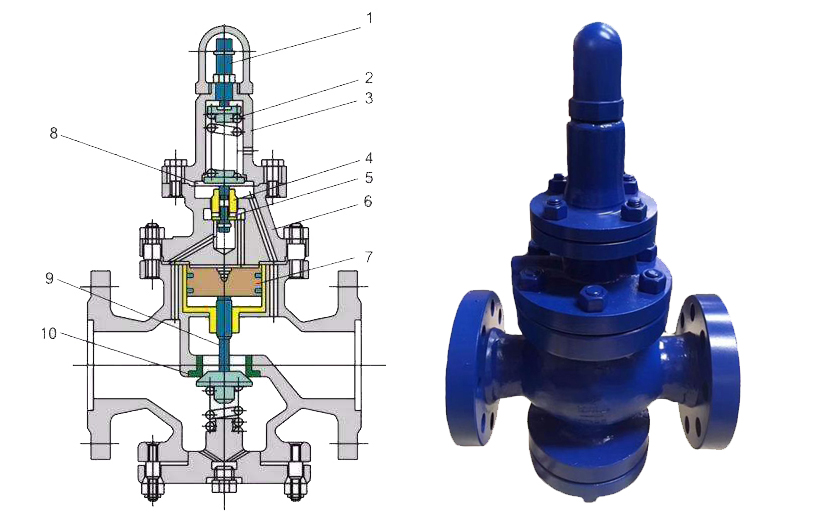

进口波纹管式蒸汽减压阀工作原理
阀前介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充。当阀后的介质压力减低，波纹管因受调节弹簧的径项力，使波纹管叠纹变形，阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的减低。
进口波纹管式蒸汽减压阀技术参数和性能指标
|
公称压力（MPa） |
0.6 |
1.0 |
1.6 |
|
壳体试验压力（MPa） |
0.9 |
1.5 |
2.4 |
|
密封试验压力（MPa） |
0.6 |
1.0 |
1.6 |
|
进口压力（MPa） |
0.6 |
1.0 |
1.6 |
|
出口压力范围（MPa） |
0.05-0.4 |
0.1-0.8 |
0.1-1.0 |
|
压力特性偏差（MPa）△P2P |
GB12244-1989 |
|
|
|
流量特性偏差（MPa）△P2G |
GB12244-1989 |
|
|
|
压差（MPa） |
0.1 |
0.15 |
0.15 |
|
渗漏量 |
GB12245-1989 |
||
壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。
进口波纹管式蒸汽减压阀零件材料
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
WCB |
|
底盖 |
WCB |
|
阀座 阀瓣 |
2Cr13 |
|
波纹管 |
1Cr18Ni9Ti |
|
波纹管上垫 |
2Cr13 |
|
波纹管下垫 |
2Cr13 |
|
导向座 |
2Cr13 |
|
主阀弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
进口波纹管式蒸汽减压阀流量系数(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
进口波纹管式蒸汽减压阀调压步骤
1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境；将调节螺钉按逆时针旋转至上位置（相对低出口压力），然后关闭减压阀后闸阀。
2、慢慢开启减压阀前的闸阀至全开。
3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧。
4、螺母锁紧打开减压阀后闸阀。
5、如在调整时出口压力高于设定压力，须从1.开始重新调整，即只能从低压向高压调。
