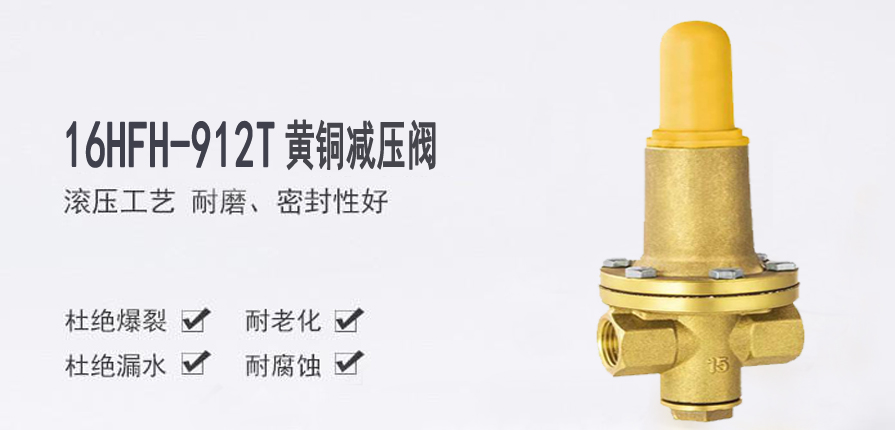

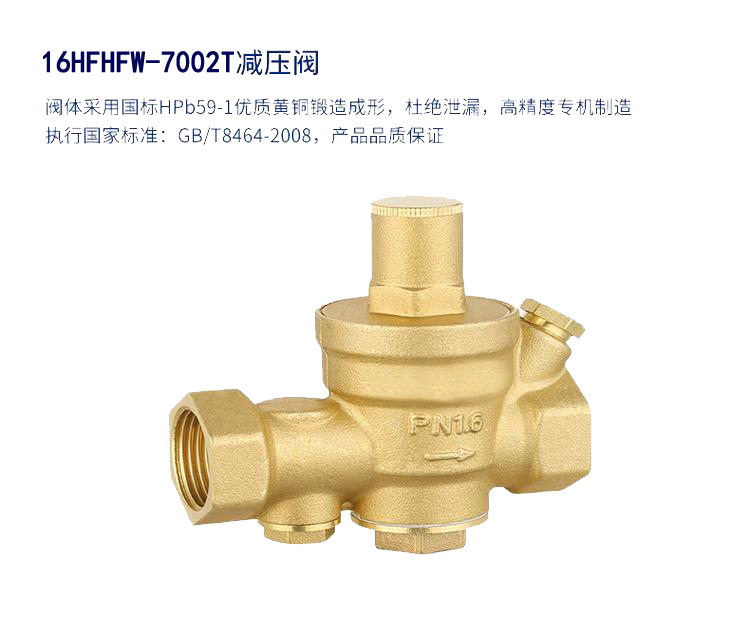

美国VETI/威迪品牌进口黄铜内螺纹减压阀为直接作用可调减压阀，采用隔膜型水力操作方式,不锈钢阀芯、阀座及外加式波纹管感应器组成，确保时间持久；广泛用于清洁设备、消毒及食品加工设备、给水、消防系统或其它清水系统中。
进口黄铜内螺纹减压阀产品特点
结构简单，重量轻；
设计简单，且耐久性好，易于保养与维护；
螺纹连接，安装方便；
通过手柄调节压力，无需工具；
阀芯、阀座均使用不锈钢，抗磨损，耐久性好；
为保护阀体、阀座不受杂质的损害，内装60目不锈钢滤网。

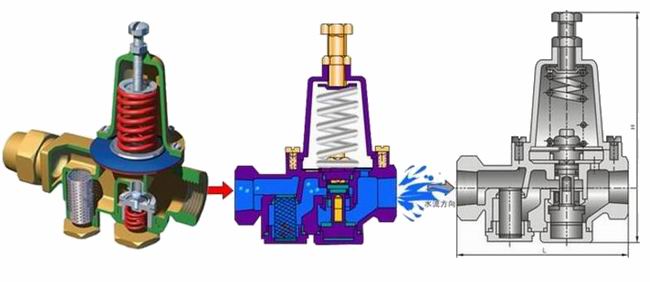

进口黄铜内螺纹减压阀工作原理
1、开始时，调节螺栓处于上端，阀门处于关闭状态；
2、当蒸汽进来，需要设定压力时，向下调节螺栓，压缩弹簧和隔膜，推动顶杆打开主阀，使蒸汽通过，直到达到设定值；
3、如果下游压力增大，作用在隔膜上的压力也随之增大，压缩弹簧向上，主阀开度变小，从而维持下游压力的稳定。
进口黄铜内螺纹减压阀零件材料
|
零件名称 |
材料 |
|
阀体、阀瓣 |
铝青铜 |
|
滤网、螺母、垫片、弹簧压盖 |
不锈钢 |
|
弹簧 |
60Si2Mn |
|
O形圈 |
丁腈橡胶 |
进口黄铜内螺纹减压阀技术参数
|
型号16HFH-T-P |
200P-10T、200P-10P |
200P-16T、200P-16P |
|
公称压力PN（MPa） |
1.0 |
1.6 |
|
阀体试验压力（MPa） |
1.5 |
2.4 |
|
阀座试验压力（MPa） |
1.1 |
1.76 |
|
流量（M/s） |
6 |
|
|
减压范围 |
≤0.7MPa |
|

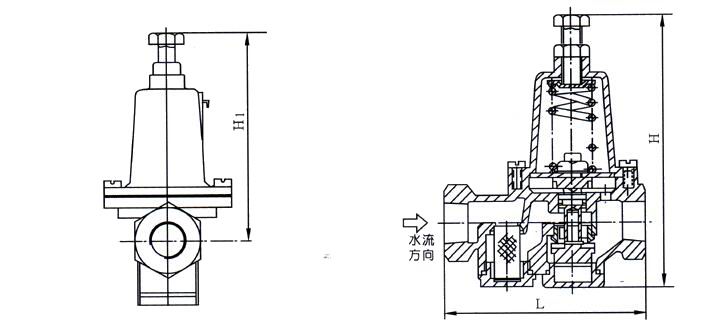

进口黄铜内螺纹减压阀外形尺寸
|
公称通径 DN(mm) |
尺寸(mm) |
||
|
L |
H |
H1 |
|
|
15 |
112 |
170 |
130 |
|
20 |
112 |
183 |
130 |
|
25 |
135 |
189 |
143 |
|
32 |
165 |
242 |
195 |
|
40 |
192 |
273 |
222 |
|
50 |
231 |
307 |
252 |
