美国威迪/VETI品牌进口软密封中线蝶阀的启闭件是个碟式圆盘，蝶板绕着轴线旋转0°-90°之间，来达到开启与关闭一种阀门，在管道上主要起截断和调节作用。
进口软密封中线蝶阀设计特点
1、无脱落阀座一阀体结构压入(并粘接)式密封圈结构适用于2”-8",较大型号的阀门备有可替换的密封圈。这种无脱落的密封圈的阀体结构确保在高流速和真空应用时免维护、并能减少冲击。同时该结构也方便阀门在管道上的安装22.球形设计的阀板和密封圈橡胶密封圈在接触阀杆顶部和底部时均为球形设计，保护了橡胶不出现剥落或是由于度三长久而导致的变形。流线型的金属阀板经实验室精心设计，可以限度减低压力损失。
2、低操作扭矩
可延长使用时间，并可节省所选配的执行机构成本。
3、轻量设计，高校操作
较以往产品重量大幅度下降，提高了在管道上的可操作性。
4、零泄漏阀杆密封结构
安装在阀杆上部的橡胶O型圈，和以球面形互相紧密接触的阀板和密封圈，限度销除了泄漏。
5、防止结露
可选配防结露型号，2-8”带隔热板:10”-24”带不锈钢支架。
6、孔设计
适应各种法兰标准的安装

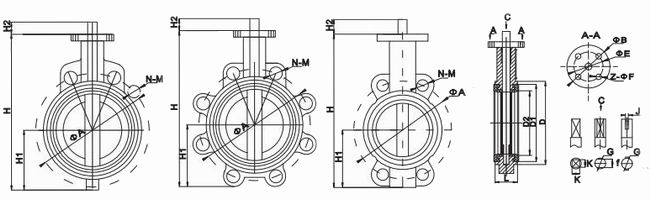

进口软密封中线蝶阀外形尺寸
|
通径 mm |
L |
国标10/16 |
美标150LB |
日标5K/10K |
|||
|
￠A |
N-M |
￠A |
N-M |
￠A |
N-M |
||
|
25 |
33 |
85 |
4-12 |
79.5 |
4-14 |
75/90 |
4-10/12 |
|
32 |
33 |
100 |
4-16 |
88.9 |
4-14 |
90/100 |
4-12/16 |
|
40 |
33 |
110 |
4-16 |
98.5 |
4-14 |
95/105 |
4-12/16 |
|
50 |
42 |
125 |
4-16 |
120.7 |
4-16 |
105/120 |
4-12/16 |
|
65 |
44 |
145 |
4-16 |
139.7 |
4-16 |
130/140 |
4-12/16 |
|
80 |
44 |
160 |
8-16 |
152.4 |
4-16 |
145/150 |
4/8-16 |
|
100 |
50 |
180 |
8-16 |
190.5 |
8-16 |
165/175 |
8-16 |
|
125 |
56 |
210 |
8-16 |
215.9 |
8-20 |
200/210 |
8-16/20 |
|
150 |
56 |
240 |
8-20 |
241.3 |
8-20 |
230/240 |
8-16/20 |
|
200 |
60 |
295 |
8-20 12-20 |
298.5 |
8-20 |
280/290 |
8/12-20 |
|
250 |
68 |
350/355 |
12-20 12-24 |
362 |
12-24 |
345/355 |
12-20/22 |
|
300 |
78 |
400/410 |
12-20 12-24 |
431.8 |
12-24 |
390/400 |
12-20/16-22 |
|
350 |
78 |
460/470 |
16-20 16-24 |
476.3 |
12-27 |
435/445 |
12/16-22 |
|
400 |
102 |
515/525 |
16-24 16-27 |
539.8 |
16-27 |
495/510 |
16-22/24 |
|
450 |
114 |
565/585 |
20-24 20-27 |
577.9 |
16-30 |
555/565 |
16-22/20-24 |
|
500 |
127 |
620/650 |
20-24 20-30 |
635 |
20-30 |
605/620 |
20-22/24 |
|
600 |
151 |
725/770 |
20-27 20-33 |
749.3 |
20-33 |
715/730 |
20-24/24-30 |
|
700 |
163 |
840 |
24-27 24-33 |
863.6 |
28-33 |
820/840 |
24-24/30 |
|
800 |
190 |
950 |
24-30 24-36 |
977.9 |
28-39 |
830/850 |
24/28-30 |
|
900 |
203 |
1050 |
28-30 28-36 |
1085.8 |
32-39 |
1030/1050 |
24/28-30 |
